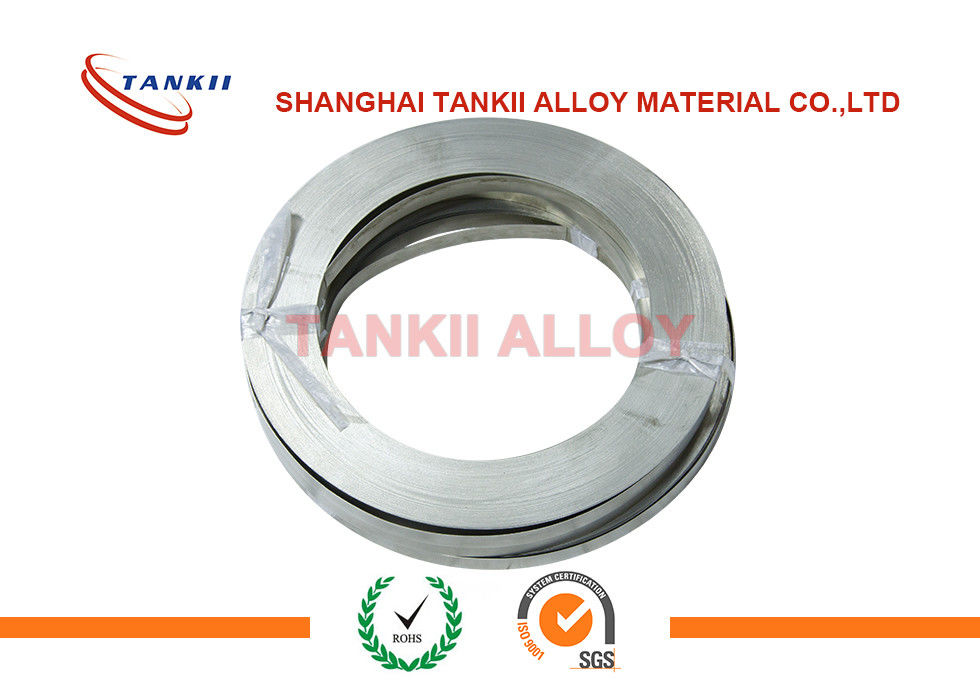

Λουρίδα 0.6mm ακρίβειας Cupronickel Constantan/φύλλων έγκριση CuNi44 ROHS

Το Constantan είναι ένα κράμα χαλκός-νικελίου που αποτελείται συνήθως από το χαλκό 55% και το νικέλιο 45%. Το κύριο χαρακτηριστικό γνώρισμά του είναι η αντίστασή του που είναι σταθερή πέρα από ένα ευρύ φάσμα των θερμοκρασιών. Άλλα κράματα με ομοίως τους συντελεστές χαμηλής θερμοκρασίας είναι γνωστά, όπως η μαγγανίνη (Cu86Mn12Ni2).

Από όλα τα σύγχρονα κράματα μετρητών πίεσης, Constantan είναι το παλαιότερο, και ακόμα ευρύτατα χρησιμοποιημένη. Αυτή η κατάσταση απεικονίζει το γεγονός ότι constantan έχει τον καλύτερο γενικό συνδυασμό ιδιοτήτων που απαιτούνται για πολλές εφαρμογές μετρητών πίεσης. Αυτό το κράμα έχει, παραδείγματος χάριν, μια επαρκώς υψηλή ευαισθησία πίεσης, ή τον παράγοντα μετρητών, οι οποίοι είναι σχετικά αναίσθητοι στο επίπεδο και τη θερμοκρασία πίεσης. Η ειδική αντίστασή της είναι αρκετά υψηλή να επιτύχει τις κατάλληλες τιμές αντίστασης ακόμη και στα πολύ μικρά πλέγματα, και ο συντελεστής θερμοκρασίας αντίστασής του δεν είναι υπερβολικός. Επιπλέον, constantan χαρακτηρίζεται από την καλή ζωή κούρασης και τη σχετικά υψηλή ικανότητα επιμήκυνσης. Πρέπει να σημειωθεί, εντούτοις, ότι constantan τείνει να εκθέσει μια συνεχή κλίση στις θερμοκρασίες επάνω από 65 °C (150 °F) και αυτό το χαρακτηριστικό πρέπει να ληφθεί υπόψη όταν μηά σταθερότητα του μετρητή πίεσης είναι κρίσιμη για μία περίοδο των ωρών ή των ημερών.

a) Ni= 44%, Mn= 1,5%, Fe= 0,5%, ισορροπία Cu=

b) Α-κράμα: Πολύ σημαντικά, constantan μπορεί να υποβληθεί σε επεξεργασία για την αποζημίωση μόνος-θερμοκρασίας για να ταιριάξει με ένα ευρύ φάσμα των υλικών συντελεστών δοκιμής της θερμικής επέκτασης. Ένα κράμα παρέχεται στους αριθμούς μόνος-θερμοκρασία-αποζημιώσεων (STC) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 και 50, για τη χρήση στα υλικά δοκιμής τους αντίστοιχους συντελεστές θερμικής επέκτασης, που εκφράζονται στα μέρη ανά εκατομμύριο από το μήκος (ή µm/m) ανά το Kelvin ή το βαθμό Κέλσιος ή βαθμό Fahrenheit.

c) Π-κράμα: Για τη μέτρηση των πολύ μεγάλων πιέσεων, 5% (microstrain 50 000) ή ανωτέρω, ανοπτημένος constantan (κράμα Π) είναι το υλικό πλέγματος που επιλέγεται κανονικά. Το Constantan με αυτήν την μορφή είναι πολύ όλκιμο και, στα μήκη μετρητών 0,125 μέσα (3 χιλ.) και μακρύτερος, μπορεί να τεντωθεί σε >20%. Πρέπει να σημειώσει, εντούτοις, το οποίο κάτω από τις υψηλές κυκλικές πιέσεις που το Π αναμιγνύει θα εκθέσει κάποια μόνιμη αλλαγή αντίστασης με κάθε κύκλο, και θα προκαλέσει μια αντίστοιχη μηά μετατόπιση στο μετρητή πίεσης. Λόγω αυτού του χαρακτηριστικού, και της τάσης για την πρόωρη αποτυχία πλέγματος με το επαναλαμβανόμενο τέντωμα, το κράμα Π δεν συστήνεται συνήθως για τις κυκλικές εφαρμογές πίεσης. Το κράμα Π είναι διαθέσιμο με τους αριθμούς STC 08 και 40 για τη χρήση στα μέταλλα και τα πλαστικά, αντίστοιχα.
