Λεπτομέρειες:
|
| Υλικό: | Νι: 29% κοβάλτιο: 18% | Σχήμα: | Καλώδιο, λουρίδα, φύλλο, ράβδος |
|---|---|---|---|
| Πάχος: | 0.055mm | Πλάτος: | 400mm |
| Κυριώτερο σημείο: | fecral καλώδιο,υψηλής θερμοκρασίας καλώδιο |
||

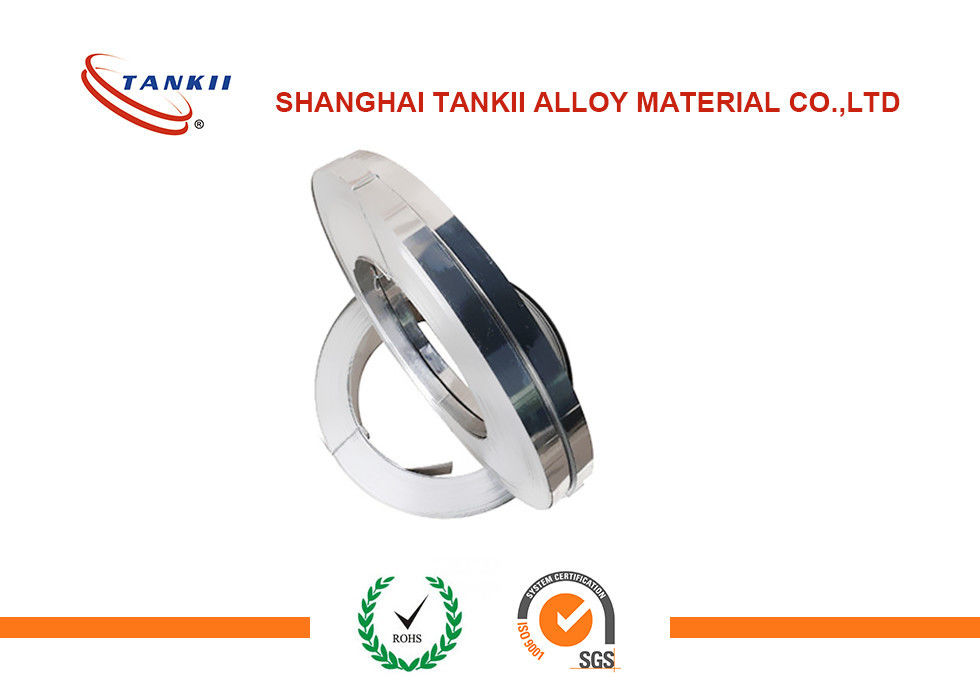

Λουρίδα κραμάτων επέκτασης κραμάτων Ni29Co18/UNS K94610 (4J29) Kovar κοβαλτίου Νι Φε
Περιγραφή
Το Kovar είναι ένα ονομαστικό κράμα 29%Ni-17%Co-54%Fe που είναι ένα γνωστό γυαλί-σφραγίζοντας κράμα κατάλληλο για στα σκληρά γυαλιά. Το Kovar έχει έναν ονομαστικό συντελεστή επέκτασης περίπου 5 ppm/°C και τη θερμοκρασία κάμψης ~450 °C (840 °F).
Το Kovar (ASTM F15) έχει χρησιμοποιηθεί για την κατασκευή των ερμητικών σφραγίδων με τα σκληρότερα γυαλιά Pyrex και των κεραμικών υλικών. Αυτό το κράμα έχει βρεί την ευρεία εφαρμογή στους σωλήνες δύναμης, τους σωλήνες μικροκυμάτων, τις κρυσταλλολυχνίες, και τις διόδους. Στα ολοκληρωμένα κυκλώματα, έχει χρησιμοποιηθεί για το επίπεδο πακέτο και τη συσκευασία διπλός--γραμμών.
Χημική σύνθεση
| Βαθμός | C% | P% | S% | Mn% | Si% | Cu% | Cr% | Mo% | Ni% | Co% | Fe% | |
| Kovar | Max 0,03 | Max 0,020 | Max 0,020 | Max 0,50 | Max 0,30 | Max 0,20 | Max 0,20 | Max 0,20 | 28.5-29.5 | 16.8-17.8 | Bal. |
Προδιαγραφές
| Βαθμός | UNS | Werkstoff Nr. | ASTM | ||
| Kovar | K94610 | 1.3981 | F15 | ||
Σωματικές ιδιότητες
| Βαθμός | Πυκνότητα | Σημείο τήξης |
| Kovar | 8.17 g/cm3 | 1449°C |
Μηχανικές ιδιότητες
| Βαθμός | Εκτατή δύναμη N/mm ² | ||||
| Μαλακός | 1/4 σκληρός | 1/2 σκληρός | 3/4 σκληρός | Σύνολο σκληρό | |
| Λουρίδα Kovar | <570> | 520-630 | 590-700 | 600-770 | >700 |
| Καλώδιο Kovar | <585> | 585-725 | 655-795 | 725-860 | >860 |
Συντελεστής της επέκτασης
| Κράμα | Γραμμικός συντελεστής της θερμικής επέκτασης ā, 10-6/℃ | |||||||
| 20-200℃ | 20-300℃ | 20-400℃ | 20-450℃ | 20-500℃ | 20-600℃ | 20-700℃ | 20-800℃ | |
| Kovar | 5.9 | 5.3 | 5.1 | 5.3 | 6.2 | 7.8 | 9.2 | 10.2 |
Σειρά μεγέθους
Καλώδιο Kovar: ¢0.1mm-¢9mm
Φραγμός Kovar: ¢11mm-¢200mm
Λουρίδα Kovar: 75-110mm*0.15-22mm.
Το Invar 36, επίσης γνωστό ως FeNi36, είναι κράματα σίδηρος-νικελίου έχει τους χαμηλούς συντελεστές της επέκτασης πέρα από μόνο μια μάλλον στενή σειρά της θερμοκρασίας. Έχει έναν χαμηλό συντελεστή της επέκτασης από τις κρυογόνες θερμοκρασίες σε περίπου 260℃. Στην ξηρά θερμοκρασία αέρα στο σπίτι, invar 36 έχουν την καλή αντίσταση στη διάβρωση. Αλλά στον υγρό αέρα, μπορεί να πάει διάβρωση.
Το Invar 36 είναι κατάλληλο για τις εφαρμογές που απαιτούν το χαμηλό συντελεστή της επέκτασης, όπως η παραγωγή, η αποθήκευση και η μεταφορά του υγρού αερίου, συσκευές κανονισμού θερμοκρασίας που λειτουργούν κάτω από 200℃, μάσκα ανοιγμάτων, πλαίσια μονάδων που λειτουργούν κάτω από -200℃ και ούτω καθεξής.
Χημική σύνθεση
| Βαθμός | C% | Si% | P% | S% | Mn% | Ni% | Fe% |
| Invar 36 | Max 0,05 | Max 0,30 | Max 0,020 | Max 0,020 | 0.20-0.60 | 35.0-37.0 | Bal. |
Προδιαγραφές
| Βαθμός | UNS | Werkstoff Nr. | Λουρίδα/φύλλο |
| Invar 36 | K93600 | 1.3912 | ASTM B388/B753 |
Σωματικές ιδιότητες
| Βαθμός | Πυκνότητα | Σημείο τήξης |
| Invar 36 | 8.1 g/cm3 | 1430°C |
Συντελεστής της επέκτασης
| Κράμα |
Γραμμικός συντελεστής της θερμικής επέκτασης ā, 10-6/℃ |
|||||
| 20-50℃ | 20-100℃ | 20-200℃ | 20-300℃ | 20-400℃ | 20-500℃ | |
| Invar 36 | 0,6 | 0,8 | 2.0 | 5.1 | 8.0 | 10.0 |
Σειρά μεγέθους
Το Invar 36 καλώδιο, φραγμός, ράβδος, λουρίδα, σφυρηλατημένο κομμάτι, πιάτο, φύλλο, σωλήνας, σύνδεσμος και άλλες τυποποιημένες μορφές είναι διαθέσιμο.
