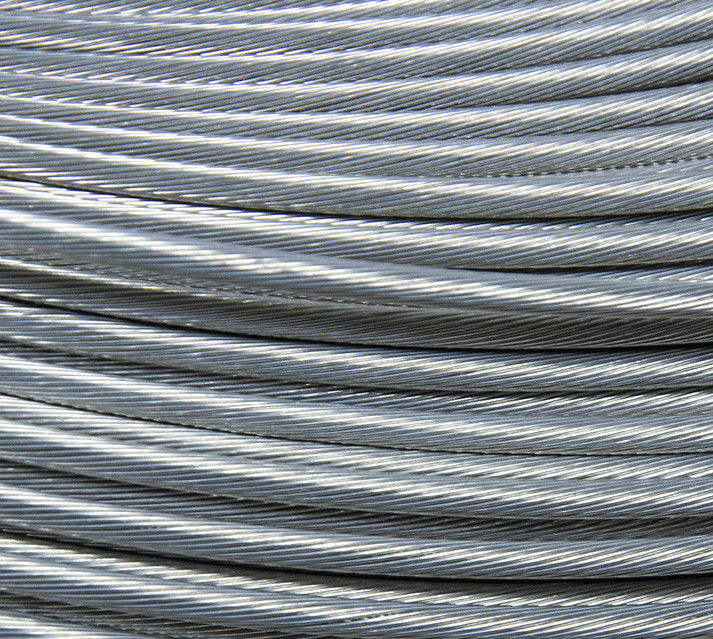

Προσαραγμένη σπείρα καλωδίων 37×0.38 Nicr κράμα/καλωδίων Nichrome με την ευθεία φωτεινή επιφάνεια

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Σαγκάη, Κίνα

Μάρκα: TANKII

Πιστοποίηση: ISO9001:2015/ ROHS

Αριθμό μοντέλου: Ni80Cr20

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 30 kg

Τιμή: To negotiate

Συσκευασία λεπτομέρειες: περίπτωση στροφίων, σπειρών, χαρτοκιβωτίων ή κοντραπλακέ με την πλαστική ταινία σύμφωνα με τις απαιτ

Χρόνος παράδοσης: -7 ημέρες

Όροι πληρωμής: L/C, T/T, Western Union, Paypal

Δυνατότητα προσφοράς: 2000+TON+YEAR

Πάρτε την καλύτερη τιμή
Επικοινωνήστε τώρα
Προδιαγραφές
Κυριώτερο σημείο:

nichrome καλώδιο αντίστασης

,

κράματα νικελίου

Μέγεθος:
Όπως απαιτείται
Τύπος:
Γυμνός
Τύπος αγωγών:
Στερεό
Μορφή καλωδίων:
Κύκλος που προσαράσσουν
Αριθμός καλωδίων:
7,19,37,61
Προδιαγραφή:
ASTM
Μέγεθος:
Όπως απαιτείται
Τύπος:
Γυμνός
Τύπος αγωγών:
Στερεό
Μορφή καλωδίων:
Κύκλος που προσαράσσουν
Αριθμός καλωδίων:
7,19,37,61
Προδιαγραφή:
ASTM
Περιγραφή
Προσαραγμένη σπείρα καλωδίων 37×0.38 Nicr κράμα/καλωδίων Nichrome με την ευθεία φωτεινή επιφάνεια

37*0.38 προσαραγμένη σπείρα καλωδίων Nichrome καλωδίων καλωδίων με την ευθεία φωτεινή επιφάνεια





Λεπτομερής περιγραφή του προσαραγμένου καλωδίου:

Το προσαραγμένο καλώδιο υιοθετείται εξαιρετικά ευπροσάρμοστο και διάφορες βιομηχανικές, στις εμπορικές, και καταναλωτικές εφαρμογές. Ενώ μερικές εφαρμογές απαιτούν τα στερεά καλώδια και τα καλώδια αγωγών, το προσαραγμένο καλώδιο προτιμάται συχνά για το μεγαλύτερο βαθμό ευελιξίας του.

Τα προσαραγμένα καλώδια και τα καλώδια χρησιμοποιούνται ευρέως στις βιομηχανίες που απαιτούν πολλές ανύψωση, υποστήριξη, και ένταση όπως οι αεροδιαστημικές, αυτοκίνητες, επικοινωνίες, η χημική ουσία, η ηλεκτρονική, η υπεράσπιση, η ασφάλεια, και οι ιατρικές βιομηχανίες. Για να ανταποκριθεί στις ανάγκες αυτών των βιομηχανιών και περισσότερο, το προσαραγμένο σχοινί είναι όλο και περισσότερο εξειδικευμένο. Εάν οι προμηθευτές αβέβαιοι, σχοινιών καλωδίων πρέπει να ερωτηθούν προκειμένου να επιλεχτεί το κατάλληλο καλώδιο και να αποφευχθούν οι ενδεχομένως δαπανηρές και επικίνδυνες μηχανικές αποτυχίες.

Τα προσαραγμένα καλώδια προσδιορίζονται με να απαριθμήσουν και τον αριθμό νημάτων και του ποσού καλωδίων ανά νήμα αντίστοιχα καθώς επίσης και το λαϊκό και την πίσσα του σχοινιού. Οι κώδικες προσδιορισμού μπορούν επίσης να επεκταθούν στις λεπτομέρειες όπως ο τύπος πυρήνων, όριο φόρτου εργασίας, και περισσότερο, που απαριθμείται με βραχυνμένη μορφή.

Οι συνδέσεις, οι σύνδεσμοι, οι συναρμολογήσεις, και άλλο υλικό που συνδέεται με το προσαραγμένο καλώδιο είναι επίσης σημαντικοί δεδομένου ότι προσφέρουν τους διαφορετικούς βαθμούς μεταβλητότητας καλωδίων από την άποψη της πρόληψης ξεφτισμάτων και συνδετικότητας.





Αριθμός σκελών

Τα πιό μεμονωμένα σκέλη καλωδίων σε μια δέσμη καλωδίων, ο πιό εύκαμπτος, συστροφή-ανθεκτικός, σπάσιμο-ανθεκτικός, και ισχυρότερος το καλώδιο γίνονται. Εντούτοις, περισσότερα σκέλη αυξάνουν την πολυπλοκότητα και το κόστος παραγωγής.

Για γεωμετρικούς λόγους, ο χαμηλότερος αριθμός σκελών που βλέπουν συνήθως είναι 7: ένας στη μέση, με 6 που περιβάλλουν το σε στενή επαφή. Το επόμενο επίπεδο είναι επάνω 19, το οποίο είναι ένα άλλο στρώμα 12 σκελών πάνω από τα 7. Μετά από αυτόν ο αριθμός ποικίλλει, αλλά 37 και 49 είναι κοινά, κατόπιν στη σειρά 70 έως 100 (ο αριθμός δεν είναι πλέον ακριβής). Ακόμα οι μεγαλύτεροι αριθμοί από αυτός βρίσκονται χαρακτηριστικά μόνο στα πολύ μεγάλα καλώδια.

Για την εφαρμογή όπου οι κινήσεις καλωδίων, 19 είναι οι χαμηλότερες που πρέπει να χρησιμοποιηθούν (7 πρέπει μόνο να χρησιμοποιηθούν στις εφαρμογές όπου το καλώδιο τοποθετείται και έπειτα δεν κινείται), και 49 είναι πολύ καλύτερα. Για τις εφαρμογές με σταθερά την επαναλαμβανόμενη μετακίνηση, όπως τα ρομπότ συνελεύσεων και τα καλώδια ακουστικών, 70 έως 100 είναι υποχρεωτικά.

Για τις εφαρμογές που χρειάζονται την ακόμα περισσότερη ευελιξία, τα ακόμα περισσότερα σκέλη χρησιμοποιούνται (τα καλώδια συγκόλλησης είναι το συνηθισμένο παράδειγμα, αλλά και οποιαδήποτε εφαρμογή που πρέπει να κινήσει το καλώδιο στις σφιχτές περιοχές). Ένα παράδειγμα είναι ένα καλώδιο 2/0 που γίνεται από 5.292 σκέλη του καλωδίου μετρητών #36. Τα σκέλη οργανώνονται με πρώτα να δημιουργήσουν μια δέσμη 7 σκελών. Κατόπιν 7 αυτών των δεσμών τίθενται μαζί στις έξοχες δέσμες. Τελικά 108 έξοχες δέσμες χρησιμοποιούνται για να κάνουν το τελικό καλώδιο. Κάθε ομάδα καλωδίων τυλίγεται σε έναν έλικα έτσι ώστε όταν λυγίζεται το καλώδιο, το μέρος μιας δέσμης που είναι τεντωμένες κινήσεις γύρω από τον έλικα σε ένα μέρος που συμπιέζεται για να επιτρέψει στο καλώδιο για να έχει τη λιγότερη πίεση.



Όπως το σχοινί καλωδίων, το προσαραγμένο καλώδιο έχει τρία βασικά στοιχεία: ίνες, σκέλη, και πυρήνες καλωδίων.

Τα πρώτα συστατικά είναι οι τραβηγμένες στο κρύο ράβδοι του μετάλλου που είναι σχετικά μικρές στη διάμετρο σε σύγκριση με το σχοινί συνολικά.

Αυτές οι ίνες είναι στριμμένες ή πλεγμένες μαζί για να διαμορφώσουν ένα σκέλος, ή την ομαδοποίηση των καλωδίων. Τα σκέλη μπορούν να αποτελεσθούν από μόνο δύο ή τόσο πολλά όσο αρκετές δωδεκάες ίνες ανάλογα με την προοριζόμενη χρήση του ολοκληρωμένου προϊόντος.

Ο πυρήνας είναι το στοιχείο γύρω από το οποίο τα σκέλη είναι τυλιγμένα σε ένα ελικοειδές σχέδιο. Οι πυρήνες μπορούν να αποτελεσθούν από το μέταλλο ή την ίνα και τα σκέλη μπορούν να τοποθετηθούν γύρω από τον πυρήνα είτε σε μια δεξιόστροφη είτε αντίθετη προς τη φορά των δεικτών του ρολογιού κατεύθυνση γνωστή ως λαϊκή.

Τα υλικά που επιλέγονται για τα καλώδια, τα σκέλη, και τους πυρήνες είναι κρίσιμα και πρέπει να παρέχουν την κατάλληλες δύναμη, την ευελιξία, και την αντοχή για την προοριζόμενη χρήση τους. Τα καλώδια ανοξείδωτου είναι δημοφιλή, όπως είναι διάφοροι άλλοι τύποι καλωδίων χάλυβα, επειδή παρέχουν τα συγκεκριμένα επιθυμητά χαρακτηριστικά όπως η αντοχή δύναμης και.

Άλλα υλικά όπως ο χαλκός και το αργίλιο μπορούν να επιλεχτούν για την καλή ηλεκτρική αγωγιμότητά τους ενώ τα κράματα νικελίου επιλέγονται για την ηλεκτρική αντίσταση.



Το συγκεκριμένο υλικό που χρησιμοποιείται στην κατασκευή του προσαραγμένου καλωδίου επιλέγεται σε σχέση με την εφαρμογή στην οποία θα χρησιμοποιηθεί.

Άλλες σημαντικές εκτιμήσεις περιλαμβάνουν τη διάμετρο, τη δυσκολία της εξομάλυνσης, την αντίσταση θερμοκρασίας, και τη μέση διάρκεια ζωής.



Το προσαραγμένο καλώδιο αποτελείται από διάφορα μικρά καλώδια που συσσωρεύονται ή που τυλίγονται μαζί για να διαμορφώσουν έναν μεγαλύτερο αγωγό. Το προσαραγμένο καλώδιο είναι πιό εύκαμπτο από το στερεό καλώδιο της ίδιας συνολικής διατομικής περιοχής. Το προσαραγμένο καλώδιο χρησιμοποιείται όταν απαιτείται η υψηλότερη αντίσταση στην κούραση μετάλλων. Τέτοιες καταστάσεις περιλαμβάνουν τις συνδέσεις μεταξύ των πινάκων κυκλωμάτων στις συσκευές πολυ-τυπώνω-κύκλωμα-πινάκων, όπου η ακαμψία του στερεού καλωδίου θα παρήγε πάρα πολλή πίεση ως αποτέλεσμα της μετακίνησης κατά τη διάρκεια της συνέλευσης ή της συντήρησης Σκοινιά γραμμών ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ για τις συσκευές μουσικά καλώδια οργάνων καλώδια ποντικιών υπολογιστών καλώδια ηλεκτροδίων συγκόλλησης καλώδια ελέγχου που συνδέουν τα κινούμενα μέρη μηχανών καλώδια μηχανών μεταλλείας σύροντας καλώδια μηχανών και πολυάριθμοι άλλοι.

Στις υψηλές συχνότητες, τρέχοντα ταξίδια κοντά στην επιφάνεια του καλωδίου λόγω της επίδρασης δερμάτων, με συνέπεια την αυξανόμενη απώλεια ισχύος στο καλώδιο. Το προσαραγμένο καλώδιο να φανεί να μειώνει αυτήν την επίδραση, δεδομένου ότι η συνολική επιφάνεια των σκελών είναι μεγαλύτερη από τη επιφάνεια του ισοδύναμου στερεού καλωδίου, αλλά προσαραγμένο το συνηθισμένο καλώδιο δεν μειώνει την επίδραση δερμάτων επειδή όλα τα σκέλη βραχυκυκλώνονται μαζί και συμπεριφέρονται ως ενιαίος αγωγός. Ένα προσαραγμένο καλώδιο θα έχει την υψηλότερη αντίσταση από ένα στερεό καλώδιο της ίδιας διαμέτρου επειδή η διατομή του προσαραγμένου καλωδίου δεν είναι όλος ο χαλκός υπάρχουν αναπόφευκτα χάσματα μεταξύ των σκελών (αυτό είναι το πρόβλημα συσκευασίας κύκλων για τους κύκλους μέσα σε έναν κύκλο). Ένα προσαραγμένο καλώδιο με την ίδια διατομή του αγωγού όπως ένα στερεό καλώδιο λέγεται για να έχει τον ίδιο ισοδύναμο μετρητή και είναι πάντα μια μεγαλύτερη διάμετρος.

Εντούτοις, για πολλές υψηλής συχνότητας εφαρμογές, η επίδραση εγγύτητας είναι αυστηρότερη από ξεφλουδίζει την επίδραση, και σε μερικές περιορισμένες περιπτώσεις, το απλό προσαραγμένο καλώδιο μπορεί να μειώσει την επίδραση εγγύτητας. Για την καλύτερη απόδοση στις υψηλές συχνότητες, litz το καλώδιο, που στρίβει τα μεμονωμένα σκέλη που μονώνονται και στα ειδικά σχέδια, μπορεί να χρησιμοποιηθεί.





Τύπος κραμάτων Διάμετρος Ειδική αντίσταση Εκτατός Επιμήκυνση
(%)
Κάμψη Μέγιστο.
Συνεχής
Εργασία
Ζωή
(χιλ.) (μΩm) (20°C) Δύναμη Χρόνοι Υπηρεσία (ώρες)
(N/mm ²)   Θερμοκρασία
(°C)
Cr20Ni80 <0> 1.09±0.05 850-950 >20 >9 1200 >20000
0.50-3.0 1.13±0.05 850-950 >20 >9 1200 >20000
>3.0 1.14±0.05 850-950 >20 >9 1200 >20000
Cr30Ni70 <0> 1.18±0.05 850-950 >20 >9 1250 >20000
≥0.50 1.20±0.05 850-950 >20 >9 1250 >20000
Cr15Ni60 <0> 1.12±0.05 850-950 >20 >9 1125 >20000
≥0.50 1.15±0.05 850-950 >20 >9 1125 >20000
Cr20Ni35 <0> 1.04±0.05 850-950 >20 >9 1100 >18000
≥0.50 1.06±0.05 850-950 >20 >9 1100 >18000
1Cr13Al4 0.03-12.0 1.25±0.08 588-735 >16 >6 950 >10000
0Cr15Al5 1.25±0.08 588-735 >16 >6 1000 >10000
0Cr25Al5 1.42±0.07 634-784 >12 >5 1300 >8000
0Cr23Al5 1.35±0.06 634-784 >12 >5 1250 >8000
0Cr21Al6 1.42±0.07 634-784 >12 >5 1300 >8000
1Cr20Al3 1.23±0.06 634-784 >12 >5 1100 >8000
0Cr21Al6Nb 1.45±0.07 634-784 >12 >5 1350 >8000
0Cr27Al7Mo2 0.03-12.0 1.53±0.07 686-784 >12 >5 1400 >8000









Προσαραγμένη σπείρα καλωδίων 37×0.38 Nicr κράμα/καλωδίων Nichrome με την ευθεία φωτεινή επιφάνεια 0Προσαραγμένη σπείρα καλωδίων 37×0.38 Nicr κράμα/καλωδίων Nichrome με την ευθεία φωτεινή επιφάνεια 1
