Λεπτομέρειες:
|
| Υλικό: | χαλκός, PVC ή politef | Χρώμα: | κόκκινο, μαύρο, άσπρο, μπλε, πράσινο κ.λπ. |
|---|---|---|---|
| Μόνωση: | PVC ή politef | Θήκη: | PVC, politef ή αλκαλικό ελεύθερο καλώδιο γυαλιού |
| ΑΣΠΙΔΑ: | επικασσιτερωμένο καλώδιο, γαλβανισμένο καλώδιο χαλκού ή πλαστική σύνθετη ταινία αργιλίου | Θερμοκρασία εργασίας: | -25~+200℃ |
| Κυριώτερο σημείο: | Επικασσιτερωμένο γαλβανισμένο καλώδιο θερμοηλεκτρικών ζευγών χαλκού,Καλώδιο θερμοηλεκτρικών ζευγών αντιστάθμισης,Καλώδιο θερμοηλεκτρικών ζευγών μόνωσης Politef |
||

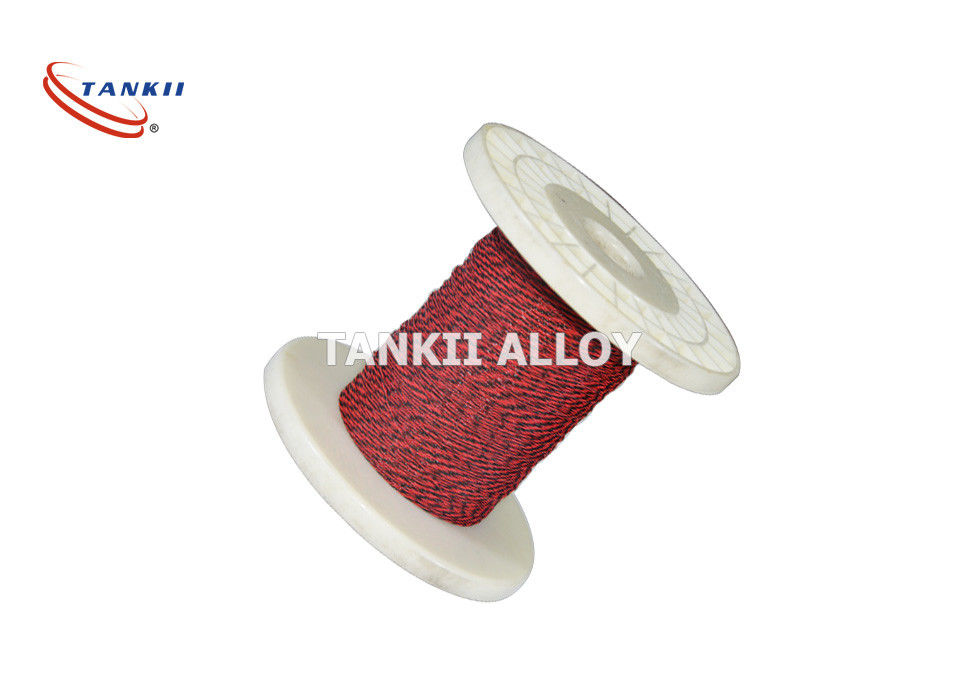

Επικασσιτερωμένη γαλβανισμένη αντιστάθμιση καλωδίων θερμοηλεκτρικών ζευγών χαλκού
Καλώδιο επέκτασης θερμοηλεκτρικών ζευγών
Το καλώδιο επέκτασης θερμοηλεκτρικών ζευγών και το καλώδιο που χρησιμοποιούνται στη μέθοδο μέτρησης θερμοκρασίας από το θερμοηλεκτρικό ζεύγος, αυτό αποτελούνται από δύο ανόμοια μέταλλα που ενώνονται μαζί στο αισθαμένος τέλος. Το καλώδιο επέκτασης χρησιμοποιεί τα ίδια υλικά με το θερμοηλεκτρικό ζεύγος για να επεκταθεί από το θερμοηλεκτρικό ζεύγος στα όργανα μέτρησης.
Χαρακτηριστικά γνωρίσματα: Άριστη θερμοηλεκτρική σταθερότητα, μηχανικές και ηλεκτρικές ιδιότητες, μακριά οικονομικά ενεργή ζωή
Απλή δομή, άριστη ευελιξία, εύκολη για τη συνέλευση
Υψηλή χημική σταθερότητα, πυρίμαχη, και παγετός-αντίσταση ντυμένου.
| Αριθμός μερών. | Βαθμοί μόνωσης | Αγωγός | Πιστοποιητικά | Πρότυπα | Σύστημα μόνωσης | |
| OLTIW | Κατηγορία-β 130℃ |
0,16 ·--1.00 |
ενιαίο καλώδιο | UL E466302 VDE 40040893 |
UL2353 IEC60950 IEC60601 IEC61558 IEC60065 |
E497858 Ouly-130 |
| Όνομα αγωγών | Τύπος | Εφαρμόσιμος τύπος θερμοηλεκτρικών ζευγών |
| $cu-Constantan 0,6 | Sc ή RC | S ή Ρ |
|
Σίδηρος-Constantan 22 Χαλκός-Constantan40 Chromel 10-NiSi3 |
KCA KCB KX |
Κ |
|
Σίδηρος-Constantan 18 NiCr14Si-NiSi4Mg |
NC NX |
Ν |
| NiCr10-Constantan45 | ΠΡΩΗΝ | Ε |
| Σίδηρος-Constantan 45 | JX | J |
| Χαλκός-Constantan 45 | TX | Τ |
Προδιαγραφή:
| Τύπος πυρήνων καλωδίων | τμήμα πυρήνων καλωδίων (mm2) | ο πυρήνας προσαράσσει τον αριθμό | ενιαία διάμετρος καλωδίων (χιλ.) |
| Ενιαίος πυρήνας καλωδίων σκελών | 0,2 0,5 1.0 1.5 2.5 |
1 1 1 1 1 |
0,52 0,80 1.13 1.37 1.76 |
| Multi-strand πυρήνας καλωδίων (μαλακό καλώδιο) | 0,2 0,5 1.0 1.5 2.5 |
7 7 7 7 19 |
0,20 0,30 0,43 0,52 0,41 |
Διάσταση:
| Εφαρμογή | Τμήμα πυρήνων (mm2) |
Πάχος μόνωσης (χιλ.) |
πάχος θηκών (χιλ.) |
ανώτατη διάμετρος (χιλ.) | |
| ενιαίος πυρήνας σκελών | multi-strand μαλακός πυρήνας | ||||
| Καθολική χρήση | 0,2 0,5 1.0 1.5 2.5 |
0,4 0,3 0,7 0,7 0,7 |
0,7 0,8 1.0 1.0 1.0 |
3.0 × 4,6 3.7 × 6,4 5.0 × 7,7 5.2 × 8,3 5.7 × 9,3 |
3.1 × 4,8 3.9 × 6,6 5.1 × 8,0 5.5 × 8,7 5.9 × 9,8 |
| Χρήση αντίστασης θερμοκρασίας | 0,2 0,5 1.0 1.5 2.5 |
0,4 0,4 0,4 0,4 0,4 |
0,3 0,3 0,3 0,3 0,3 |
2.3 × 4,0 2.6 × 4,6 3.0 × 5,3 3.2 × 5,8 3.6 × 6,7 |
2.4 × 4,2 2.8 × 4,8 3.1 × 5,6 3.4 × 6,2 4.0 × 7,3 |
Αξία αντίστασης εναλλαγής σε 20℃:
| Πρότυπος αριθμός | Τμήμα πυρήνων καλωδίων (mm2) | ||||
| 0,2 | 0,5 | 1.0 | 1.5 | 2.5 | |
| Sc ή RC KCA KCB KX ΠΡΩΗΝ JX TX NC NX |
0,25 3.50 2.60 5.50 6.25 3.25 2.60 3.75 7.15 |
0,10 1.40 1.04 2.20 2.50 1.30 1.04 1.50 2.86 |
0,05 0,70 0,52 1.10 1.25 0,65 0,52 0,75 1.43 |
0,03 0,47 0,35 0,73 0,73 0,43 0,35 0,50 0,95 |
0,02 0,28 0,21 0,44 0,50 0,26 0,21 0,30 0,57 |
