Λεπτομέρειες:
|
| Εφαρμογή: | Πιάτο φλαντζών | Επιφάνεια: | Φωτεινός |
|---|---|---|---|
| Πυκνότητα: | 8.2 | Κώδικας HS: | 7408229000 |
| Κυριώτερο σημείο: | Θερμική διμεταλλική λουρίδα,Chace 2400 διμεταλλική λουρίδα,Μηχανική διμεταλλική λουρίδα συσκευών |
||

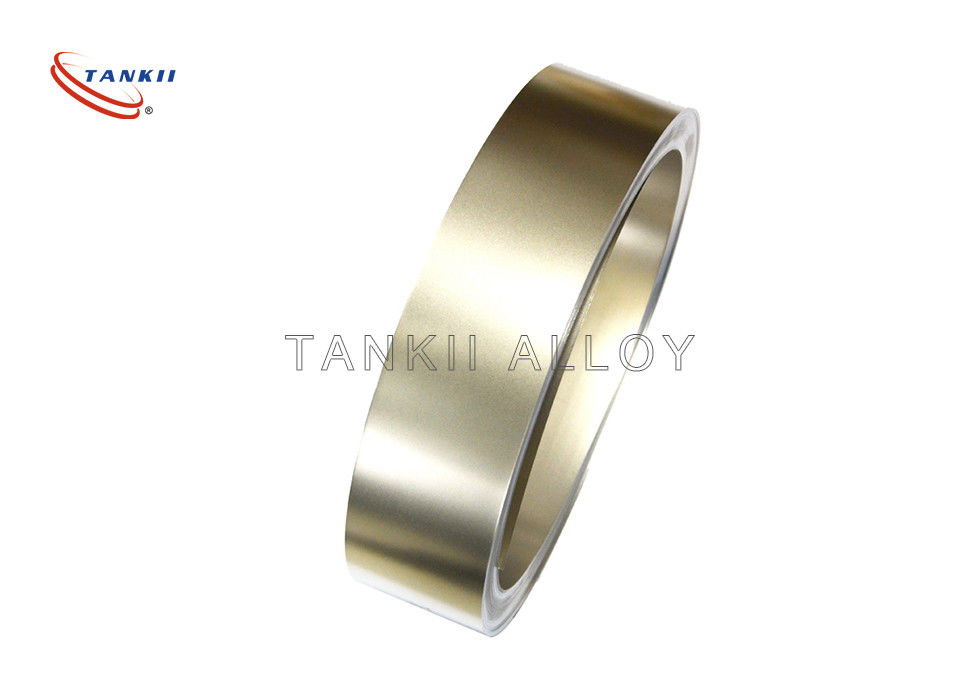

Chace 2400 θερμική διμεταλλική λουρίδα
Η διμεταλλική λουρίδα χρησιμοποιείται για να μετατρέψει μια αλλαγή θερμοκρασίας στη μηχανική μετατόπιση. Η λουρίδα αποτελείται από δύο λουρίδες των διαφορετικών μετάλλων που επεκτείνονται στα διαφορετικά ποσοστά καθώς θερμαίνονται, συνήθως το χάλυβα και το χαλκό, ή σε ορισμένες περιπτώσεις το χάλυβα και τον ορείχαλκο. Οι λουρίδες ενώνονται μαζί σε όλο το μήκος τους με το κάρφωμα, τη συγκόλληση ή την ένωση. Οι διαφορετικές επεκτάσεις αναγκάζουν την επίπεδη λουρίδα για να κάμψουν έναν τρόπο εάν θερμαίνεται, και στην αντίθετη κατεύθυνση εάν δροσίζεται κάτω από την αρχική θερμοκρασία της. Το μέταλλο με τον υψηλότερο συντελεστή της θερμικής επέκτασης είναι στην εξωτερική πλευρά της καμπύλης όταν θερμαίνεται η λουρίδα και στην εσωτερική πλευρά όταν δροσισμένος
Η λοξά μετατόπιση της λουρίδας είναι πολύ μεγαλύτερη από τη μικρή κατά μήκος επέκταση σε καθένα των δύο μετάλλων. Αυτή η επίδραση χρησιμοποιείται σε μια σειρά των μηχανικών και ηλεκτρικών συσκευών. Σε μερικές εφαρμογές η διμεταλλική λουρίδα χρησιμοποιείται στην επίπεδη μορφή. Σε άλλοι, είναι τυλιγμένο σε μια σπείρα για την πυκνότητα. Το μεγαλύτερο μήκος της κουλουριασμένης έκδοσης δίνει τη βελτιωμένη ευαισθησία.
Διάγραμμα μιας διμεταλλικής λουρίδας που επιδεικνύει πώς η διαφορά στη θερμική επέκταση στα δύο μέταλλα οδηγεί σε μια πολύ μεγαλύτερη λοξά μετατόπιση της λουρίδας
Χημική σύνθεση (%)
| Βαθμός | Γ | Si | ΜΝ | Π | S | Νι | Χρώμιο | $cu | Φε |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
| Βαθμός | Γ | Si | ΜΝ | Π | S | Νι | Χρώμιο | $cu | Φε |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | Bal. |
Σύνθεση
| Βαθμός | Chace 2400 |
| Υψηλό στρώμα επέκτασης | Ni22Cr3 |
| Χαμηλό στρώμα επέκτασης | Ni36 |
Ύφος του ανεφοδιασμού
| Όνομα κραμάτων | Τύπος | Διάσταση | ||
| Chace 2400 | Λουρίδα | W= 5~120 χιλ. | T= 0.1~5 χιλ. | |
Χαρακτηριστικές σωματικές ιδιότητες
| Πυκνότητα (g/cm3) | 8.2 |
| Ηλεκτρική ειδική αντίσταση σε 20ºC (OMmm2/m) | 0.8±5% |
| Θερμική αγωγιμότητα, λ/W (m*ºC) | 22 |
| Ελαστικός συντελεστής, ε Gpa | 147~177 |
| Κάμπτοντας Κ/10-6 ºC-1 (20~135ºC) | 14.3 |
| Κάμπτοντας ποσοστό φ (20~130ºC) 10-6ºC-1 θερμοκρασίας | 26.2%±5% |
| Επιτρεπόμενη θερμοκρασία (ºC) | -70~ 350 |
| Γραμμική θερμοκρασία (ºC) | -20~ 180 |
