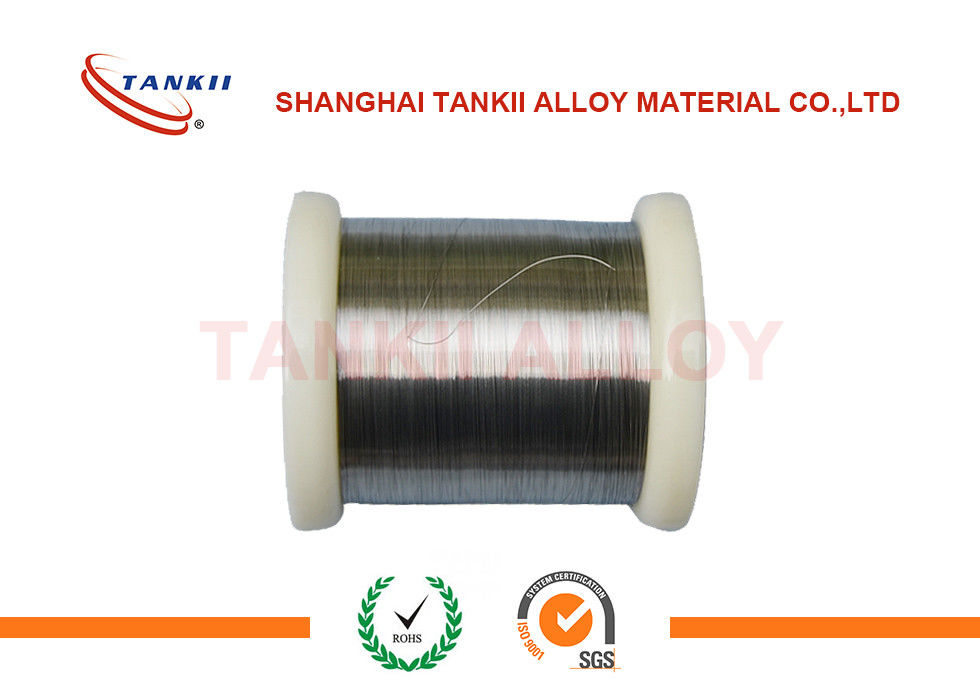

Κράμα νικελίου σιδήρου μανικιών απόστασης, permalloy 1j85 cellosilk 10 μικρό

Εισαγωγή

Το μαλακό μαγνητικό κράμα νικελίου σιδήρου είναι στη βάση νικελίου σιδήρου με το διαφορετικό αριθμό του κοβαλτίου, χρώμιο, $cu, Mo, Β, Tj, Al, NB, ΜΝ, Si και άλλα στοιχεία του κράματος, είναι τα πιό ευπροσάρμοστα του κράματος νικελίου σιδήρου, ένα είδος των περισσότερων ποικιλιών και προδιαγραφών, δόση μετά από το φύλλο χάλυβα πυριτίου και ηλεκτρικός καθαρός σίδηρος. Έναντι άλλου μαλακού μαγνητικού κράματος, το κράμα στο γεωμαγνητικό τομέα έχει την πολύ υψηλή μαγνητική διαπερατότητα και τη χαμηλή καταναγκαστική δύναμη, κάποιο κράμα έχει επίσης τον ορθογώνιο βρόχο υστέρησης, ή την πολύ χαμηλή υπόλοιπη ένταση μαγνητικής επαγωγής και τα σταθερά μαγνητικά χαρακτηριστικά διαπερατότητας και έχει έναν ειδικής χρήσης.

Αυτό το είδος κράματος έχει τις καλές αντιοξειδωτικές ιδιότητες και οι ιδιότητες, η μορφή και το μέγεθος επεξεργασίας μπορούν να γίνουν πολύ τα τμήματα ακρίβειας. Επειδή η ειδική αντίσταση του κράματος είναι υψηλότερη από το καθαρό φύλλο χάλυβα σιδήρου και πυριτίου, και επεξεργασμένος εύκολα στη λεπτή ζώνη, έτσι ώστε κάτω από μερικά μικρά λεπτύντε τη ζώνη, ισχύστε για μερικά MHZ στην υψηλή συχνότητα.

Χημική σύνθεση

Σύστημα θερμικής επεξεργασίας

Permalloy αναφέρεται συχνά στο κράμα νικελίου σιδήρου, η περιεκτικότητα σε νικέλιο στη σειρά 30-90%.Application είναι πολύ εκτενές μαλακό μαγνητικό κράμα. Μέσω της κατάλληλης διαδικασίας, μπορεί αποτελεσματικά να ελέγξει τη μαγνητική ενέργεια, όπως η αρχική διαπερατότητα περισσότερο από 105, η μέγιστη μαγνητική διαπερατότητα περισσότερο από 106, χαμηλή σε 2 ‰ του συντελεστή ορθογωνίων της καταναγκαστικής δύναμης, κοντά σε 1 ή κοντά σε μηδέν, permalloy με την πρόσωπο-κεντροθετημένη κυβική δομή κρυστάλλου έχει την καλή πλαστικότητα, μπορεί να υποβληθεί σε επεξεργασία σε 1 ultra-thin χρήση της MU μ με όλα τα είδη μορφών. Τα συνήθως χρησιμοποιημένα κράματα έχουν 1 j50, 1 j79, 1 j85, κ.λπ.

1 j85 διαπότισε την ένταση μαγνητικής επαγωγής ήταν ελαφρώς χαμηλότερο από το χάλυβα πυριτίου, αλλά τη διαπερατότητα δεκάδες φορές υψηλότερη από το χάλυβα πυριτίου και η απώλεια σιδήρου είναι 2 ~ 3 φορές χαμηλότερα από το χάλυβα πυριτίου. Φιαγμένο από μετασχηματιστή υψηλής συχνότητας (400 ~ 8000 Hz), το no-load ρεύμα είναι μικρό, κάτω από 100 W γιατί η παραγωγή της μικρής υψηλής συχνότητας transformer.1 j79 έχει την καλή περιεκτική εκτέλεση, κατάλληλη για το μετασχηματιστή υψηλής συχνότητας, τον ηλεκτρικό πυρήνα διακοπτών προστασίας διαρροής χαμηλής τάσης, τον πυρήνα πηνίων κοινός-τρόπου και τον πυρήνα τρεχόντων μετασχηματιστών. Η αρχική διαπερατότητα 1 j85 μπορεί να φθάσει σε περισσότερες από 105 χιλιάδες, κατάλληλος για ένα αδύνατο σήμα του χαμηλής συχνότητας ή μετασχηματιστή εισαγωγής και παραγωγής υψηλής συχνότητας, κοινό πηνίο τρόπου και μεγάλης ακρίβειας τρέχων μετασχηματιστής, κ.λπ.


Η δομή μαγνητικού
Permalloy είναι ένα αδύνατο μαγνητικό πεδίο με την υψηλή μαγνητική διαπερατότητα του κράματος νικελίου σιδήρου, της περιεκτικότητας σε νικέλιο περισσότερο από σε 30% του νικελίου και του σιδήρου, όταν η θερμοκρασία δωματίου της μονοφασικής πρόσωπο-κεντροθετημένης κυβικής δομής (γάμμα), αλλά γύρω από τη μονοφασική δομή Νι 30% δεν είναι πολύ σταθερή, έτσι το πρακτικό μαλακό μαγνητικό κράμα νικελίου σιδήρου, περιεκτικότητα σε νικέλιο ήταν επάνω από το κράμα νικελίου 36%.Iron, το κοντινό νικέλιο 75% (ατομικό μέρος) θα συμβεί στο μονοφασικό μετασχηματισμό διαταγής κραμάτων Ni3Fe μεγάλης ακτίνας, τη σταθερά δικτυωτού πλέγματος και τις σωματικές ιδιότητες του κράματος, όπως η ειδική αντίσταση και μαγνητικός μπορεί να αλλάξει. Έτσι, θελήστε να εξετάσετε αποτελέσματα μιας τα τακτικά μετάβασης στην απόδοση. Συνήθως προσθέστε ένα μικρό ποσό Mo στο κράμα Ni3Fe ή τα πρόσθετα στοιχεία όπως το $cu, για να καταστείλει την παραγωγή της διαταγής μακροχρόνιας σειράς.

Τα βασικά χαρακτηριστικά
Κάτω από το αδύνατο μαγνητικό πεδίο έχει μια πολύ υψηλή μαγνητική διαπερατότητα του μαλακού μαγνητικού κράματος νικελίου σιδήρου.
Προκειμένου να βελτιωθεί η ειδική αντίσταση, βελτιώστε την απόδοση διαδικασίας, ενώστε συχνά στο Φε - δυαδικά στοιχεία κραμάτων Νι Mo, χρώμιο, $cu, κ.λπ. Εκτός από το Φε - το κράμα Νι, ανήκει permalloy και το κράμα αργιλίου πυριτίου σιδήρου και το άμορφο κράμα βάσεων κοβαλτίου.
Permalloy η μαλακή μαγνητική απόδοση, αρχική διαπερατότητα MU 37,5 ~ 125 mh I/m, τα μεγαλύτερα μαγνητικά μικρά διαπερατότητας μέχρι 125 ~ 375 mh/m, η καταναγκαστική δύναμη Hc 0,8 A/m, rho ειδικής αντίστασης είναι 60 ~ 85 MU Ω · εκατ.

Το κράμα από τον κενό λειώνοντας φούρνο επαγωγής, η καυτή κρύα πλαστική παραμόρφωση έκανε από την ελασματοποιημένη εν ψυχρώ ταινία, τραβηγμένο στο κρύο καλώδιο ή καυτός - κυλημένες φύλλο και ράβδος (σφυρηλατημένο κομμάτι).

Χρησιμοποιημένος για να παραγάγει τον ακουστικό μετασχηματιστή, το μετασχηματιστή, το μαγνητικό ενισχυτή, το μαγνητικό διαμορφωτή, την έμφραξη, το ακουστικό κεφάλι, κ.λπ.

Η διαδικασία παραγωγής
Permalloy η διαδικασία παραγωγής είναι περίπλοκη. Παραδείγματος χάριν, η διαδικασία κυλίσματος πιάτων, η ανοπτώντας θερμοκρασία και ο χρόνος, η ταχύτητα ψύξης μετά από να ανοπτήσει έχει μια μεγάλη επιρροή στα τελικά μαγνητικά υλικά.
Permalloy μας το εμπορικό σήμα είναι 1 JXX.Among αυτοί, το εν λόγω J «κράμα ακρίβειας», «1» εν λόγω μαλακός μαγνητικός, πίσω από τους αριθμούς για τον αύξοντα αριθμό, είπε συνήθως το ποσό νικελίου στο κράμα. Παραδείγματος χάριν 1 j50, 1 j851, κ.λπ. Permalloy με την υψηλή μαγνητική διαπερατότητα, τόσο που χρησιμοποιείται συχνά στον πυρήνα μετασχηματιστών υψηλής συχνότητας ή έχει το ακριβές αίτημα για την ευαισθησία των συσκευών, όπως η υψηλή συχνότητα (δεκάδες KHz), ο μετασχηματιστής ακρίβειας, ο μετασχηματιστής διακοπτών διαρροής μετασχηματιστών παροχής ηλεκτρικού ρεύματος διακοπτών, το μαγνητικό προστατευτικό κάλυμμα και ο μαγνητικός ζυγός.
