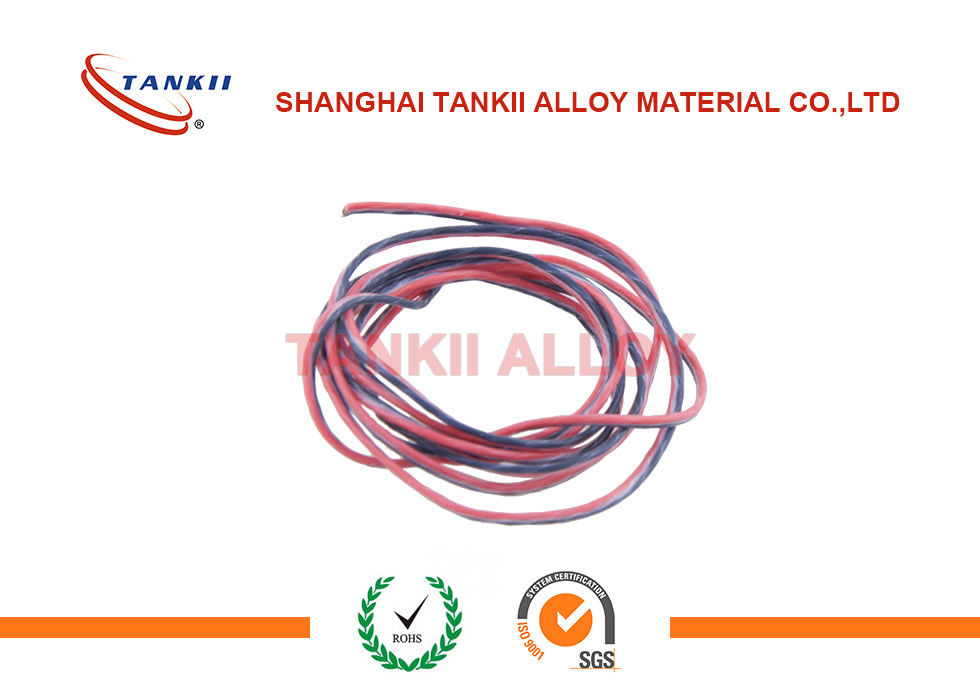

Καλώδιο θερμοηλεκτρικών ζευγών αποζημιώσεων με τον υψηλής θερμοκρασίας έλεγχο





Τα καλώδια αποζημιώσεων θερμοηλεκτρικών ζευγών μπορούν επίσης να κληθούν ως καλώδια ενοργάνωσης, δεδομένου ότι χρησιμοποιούνται για τη μέτρηση θερμοκρασίας διαδικασίας. Η κατασκευή είναι παρόμοια με το καλώδιο ενοργάνωσης ζευγαριού αλλά το υλικό αγωγών είναι διαφορετικό. Τα θερμοηλεκτρικά ζεύγη χρησιμοποιούνται στις διαδικασίες στη θερμοκρασία αίσθησης και συνδέονται με τα πυρόμετρα για την ένδειξη και τον έλεγχο. Το θερμοηλεκτρικό ζεύγος και το πυρόμετρο διευθύνονται ηλεκτρικά από τα καλώδια επέκτασης θερμοηλεκτρικών ζευγών/τα καλώδια αντιστάθμισης θερμοηλεκτρικών ζευγών. Οι αγωγοί που χρησιμοποιούνται για αυτά τα καλώδια θερμοηλεκτρικών ζευγών απαιτούνται για να έχουν τις παρόμοιες θερμοηλεκτρικές ιδιότητες του (emf) όπως αυτό του θερμοηλεκτρικού ζεύγους που χρησιμοποιείται για την αντίληψη της θερμοκρασίας.



Ο τύπος κατασκευής εγκαταστάσεών μας κυρίως KX, NX, ΠΡΏΗΝ, καλώδιο αντιστάθμισης JX, NC, TX, SC/RC, KCA, KCB για το θερμοηλεκτρικό ζεύγος, και χρησιμοποιούνται στα όργανα και τα καλώδια μέτρησης θερμοκρασίας. Τα προϊόντα αντιστάθμισης θερμοηλεκτρικών ζευγών μας όλα γίνονται τηρώντας GB/T 4990-2010 “καλώδια κραμάτων των καλωδίων επέκτασης και αντιστάθμισης για τα θερμοηλεκτρικά ζεύγη” (κινεζικά εθνικά πρότυπα), και επίσης iec584-3 “μέρος 3 θερμοηλεκτρικών ζευγών το καλώδιο αντιστάθμισης” (διεθνές πρότυπο).





1. Χ: Απότομα για την επέκταση, σημαίνει ότι το κράμα του καλωδίου αποζημιώσεων είναι ως όπως το κράμα του θερμοηλεκτρικού ζεύγους

2. Γ: Απότομα για την αποζημίωση, σημαίνει ότι το κράμα του καλωδίου αποζημιώσεων έχει τους παρόμοιους χαρακτήρες με το κράμα του θερμοηλεκτρικού ζεύγους σε μια ορισμένη σειρά θερμοκρασίας.





1. Θέρμανση – καυστήρες αερίου για τους φούρνους
2. Ψύξη – ψυκτήρες
3. Προστασία μηχανών – θερμοκρασίες και θερμοκρασίες επιφάνειας







Κώδικας θερμοηλεκτρικών ζευγών	Τύπος επιχείρησης	Όνομα καλωδίων επιχείρησης	Θετικός		Αρνητικός
			Όνομα	Κώδικας	Όνομα	Κώδικας
S	Sc	χαλκός-constantan 0,6	χαλκός	SPC	constantan 0,6	SNC
Ρ	RC	χαλκός-constantan 0,6	χαλκός	RPC	constantan 0,6	RNC
Κ	KCA	Σίδηρος-Constantan22	Σίδηρος	KPCA	constantan22	KNCA
Κ	KCB	χαλκός-constantan 40	χαλκός	KPCB	constantan 40	KNCB
Κ	KX	Chromel10-NiSi3	Chromel10	KPX	NiSi3	KNX
Ν	NC	Σίδηρος-Constantan 18	Σίδηρος	NPC	constantan 18	NNC
Ν	NX	NiCr14Si-NiSi4Mg	NiCr14Si	NPX	NiSi4Mg	NNX
Ε	ΠΡΩΗΝ	NiCr10-Constantan45	NiCr10	EPX	Constantan45	ENX
J	JX	Σίδηρος-Constantan 45	Σίδηρος	JPX	constantan 45	JNX
Τ	TX	χαλκός-constantan 45	χαλκός	TPX	constantan 45	TNX
Το χρώμα της μόνωσης και της θήκης
Τύπος	Χρώμα μόνωσης		Χρώμα θηκών
	Θετικός	Αρνητικός	Γ		Χ
			/	S	/	S
SC/RC	ΚΟΚΚΙΝΟΣ	ΠΡΑΣΙΝΟΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
KCA	ΚΟΚΚΙΝΟΣ	ΜΠΛΕ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
KCB	ΚΟΚΚΙΝΟΣ	ΜΠΛΕ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
KX	ΚΟΚΚΙΝΟΣ	ΜΑΥΡΟΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
NC	ΚΟΚΚΙΝΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
NX	ΚΟΚΚΙΝΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
ΠΡΩΗΝ	ΚΟΚΚΙΝΟΣ	ΚΑΦΕΤΗΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
JX	ΚΟΚΚΙΝΟΣ	ΠΟΡΦΥΡΟΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
TX	ΚΟΚΚΙΝΟΣ	ΑΣΠΡΟΣ	ΜΑΥΡΟΣ	ΓΚΡΙΖΟΣ	ΜΑΥΡΟΣ	ΚΙΤΡΙΝΟΣ
Σημείωση: Γ--Για τη γενική χρήση Χ--Για την ανθεκτική στη θερμότητα χρήση S--Η κανονική κατηγορία κατηγορίας ακρίβειας δεν έχει κανένα σημάδι



















































































Λεπτομέρειες συσκευασίας	Ρόλος την πλαστική ταινία που τυλίγονται με και τη συσκευασία χαρτοκιβωτίων
Λεπτομέρεια παράδοσης	Σταλμένος σε 7 ημέρες μετά από την πληρωμή
