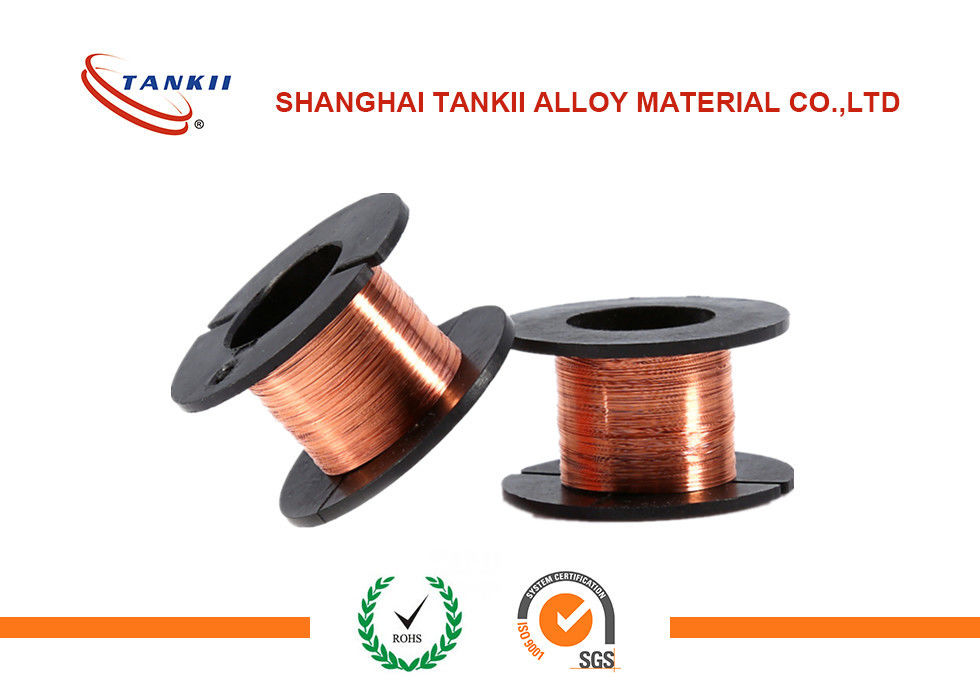

Dia ντυμένος αγωγός ανοξείδωτου αλουμινίου χαλκού καλωδίων 0,1 - 10 χιλ. σμάλτο

Dia ντυμένος αγωγός ανοξείδωτου αλουμινίου χαλκού καλωδίων 0,1 - 10 χιλ. σμάλτο

Το σμαλτωμένο καλώδιο είναι καλώδιο χαλκού με ένα λεπτό στρώμα της μόνωσης, και χρησιμοποιείται σε ποικίλες εφαρμογές συμπεριλαμβανομένων των μετασχηματιστών, των σπειρών πληγών, των μηχανών, των σωληνοειδών, και των οργάνων. Ο ακατέργαστος χαλκός σύρεται για να καλύψει τις συγκεκριμένες απαιτήσεις μεγέθους βασισμένες στα πρότυπα ένωσης του εθνικού ηλεκτρικού κατασκευαστή (NEMA). Αυτό το καλώδιο μαγνητών ανταποκρίνεται στα πρότυπα MW-35-γ NEMA για τη λειτουργούσα θερμοκρασία (200°C/392°F) και τη μόνωση makeup. Η μόνωση γίνεται από τον τροποποιημένο πολυεστέρα με ένα παλτό Polyamideimide, και προστατεύει το κουλουριασμένο καλώδιο από το βραχυκυκλώνω. Οι υψηλής θερμοκρασίας ιδιότητες αυτού του καλωδίου το καθιστούν κατάλληλο για τις αυστηρές θερμικές εφαρμογές υπερφόρτωσης.

Τύπος καλωδίων: Σμαλτωμένο καλώδιο ανοξείδωτου αλουμινίου χαλκού

Διάμετρος: 0.1-10 χιλ.

Χρώμα: Φυσικός ή προσαρμοσμένος

Μόνωση: Παλτό πολυεστέρα W Polyamideimide

Περιγραφή NEMA: MW-35-γ

Χτίστε: Βαρύ ελάχιστος-Nom

Εκτίμηση θερμοκρασίας: συνήθεια που απαιτείται σαν

Παράδειγμα Specifocation:

Εφαρμογή στο μετασχηματιστή

Ένας μετασχηματιστής είναι μια συσκευή που μεταφέρει την ηλεκτρική ενέργεια από ένα κύκλωμα σε άλλο μέσω των σπειρών της (windings). Οι ιδιότητες που απαιτούνται για windings μηχανών είναι παρόμοιες με εκείνους που απαιτούνται για τους μετασχηματιστές, αλλά με την πρόσθετη απαίτηση να αντισταθεί η μηχανική δόνηση και οι φυγοκεντρικές δυνάμεις στις λειτουργούσες θερμοκρασίες.

Windings μετασχηματιστών γίνεται κανονικά από το χαλκό αλλά το αλουμίνιο είναι κατάλληλος ανταγωνιστής όπου το βάρος και το πρώτο κόστος είναι αποφασιστικοί παράγοντες.

Στη Βόρεια Αμερική, το αλουμίνιο είναι η κυρίαρχη επιλογή του τυλίγματος του υλικού για τους χαμηλής τάσης, μετασχηματιστές ξηρός-τύπων μεγαλύτερους από 15 kilovolt-αμπέρ (kVA). Στις περισσότερες άλλες περιοχές του κόσμου, ο χαλκός είναι το κυρίαρχο άνεμος υλικό. Οι αποφάσεις αγοράς είναι γενικά μια λειτουργία των αξιολογήσεων απώλειας που εκφράζονται στο νόμισμα ανά κιλοβάτ.

Ο χαλκός που χρησιμοποιείται για την κατασκευή windings μετασχηματιστών είναι υπό μορφή καλωδίου για τα μικρά προϊόντα και λουρίδας για το μεγαλύτερο εξοπλισμό. Για τα μικρά προϊόντα, το καλώδιο πρέπει να είναι αρκετά ισχυρό να τυλιχτεί χωρίς θραύση, όμως αρκετά εύκαμπτο να παρέχει στενός-συσκευασμένο windings. Τα προϊόντα λουρίδων πρέπει να είναι υψηλής ποιότητας επιφάνειας έτσι ώστε τα μονώνοντας σμάλτα δεν αναλύουν κάτω από την τάση. Η καλή ολκιμότητα είναι ουσιαστική για τη λουρίδα να διαμορφωθεί και να συσκευαστεί ενώ η καλή δύναμη απαιτείται για να αντισταθεί την υψηλή ηλεκτρομηχανική οργάνωση πιέσεων υπό τους περιστασιακούς όρους βραχυκυκλώματος. Τα άνεμος καλώδια χαλκού στους μετασχηματιστές είναι συμβατά με όλα τα σύγχρονα υλικά μόνωσης, όπως η λάκκα και το σμάλτο. Οι λάκκες επιτρέπουν στο στενό διάστημα windings για να δώσουν την καλύτερη αποδοτικότητα στις σπείρες.

Ένας σημαντικός λόγος εφαρμοσμένης μηχανικής να επιλεχτεί windings χαλκού πέρα από το αλουμίνιο είναι διαστημικές εκτιμήσεις. Αυτό είναι επειδή ένας μετασχηματιστής χαλκός-πληγών μπορεί να γίνει μικρότερος από τους μετασχηματιστές αλουμινίου. Για να λάβει τις ίσες εκτιμήσεις στους μετασχηματιστές αλουμινίου, μια μεγαλύτερη διατομική περιοχή 66% απαιτείται απ'ό, τι για τους αγωγούς χαλκού. Εντούτοις, η χρήση των μεγάλος-ταξινομημένων αγωγών οδηγεί στη δύναμη τυλίγματος αλουμινίου σχεδόν ισοδύναμη με windings χαλκού.

Η συνδετικότητα είναι ένα άλλο σημαντικό όφελος των μετασχηματιστών χαλκός-πληγών. Ο καθαρισμός και το βούρτσισμα με μια ποιοτική κοινή ένωση για να αποτρέψουν την οξείδωση δεν είναι απαραίτητοι με το χαλκό.
