Λεπτομέρειες:
|
| Πρότυπος τύπος: | CuNi44, CuNi40, Konstantan, Constantan | Υλικό: | Νικέλιο χαλκού |
|---|---|---|---|
| Χαρακτηριστικό γνώρισμα: | Αντίσταση διάβρωσης, αντίσταση θέρμανσης | πυκνότητα: | 8.1 |
| Προδιαγραφή: | Τ: 0.020.15mm | Κράμα ή όχι: | Κράμα |
| Κυριώτερο σημείο: | μαλακό μαγνητικό κράμα,kovar κράμα |
||

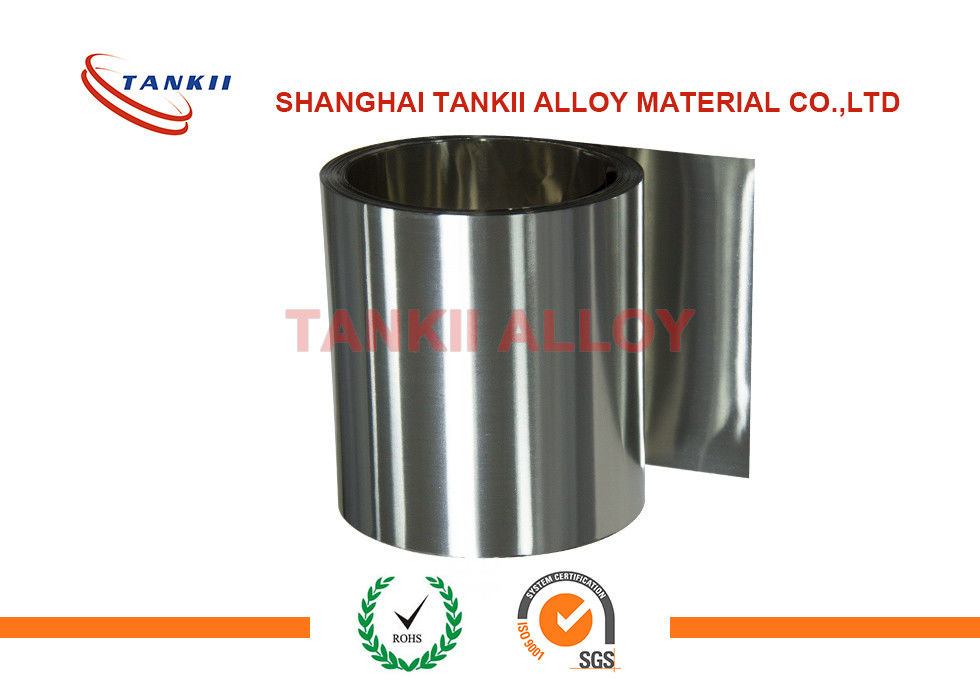

λουρίδα φύλλων αλουμινίου μετάλλων 0.02mm Constantan/CuNi44Mn1/Konstantan για τα ηλεκτρικά στοιχεία
Το Constantan είναι ένα βασισμένο καλώδιο κραμάτων νικελίου στο χαλκό που έχει μια υψηλή ειδική αντίσταση και χρησιμοποιείται κυρίως για τα θερμοηλεκτρικά ζεύγη και την ηλεκτρική θέρμανση αντίστασης. Έχει μια σταθερή ειδική αντίσταση πέρα από το ευρύ φάσμα AA της θερμοκρασίας.
Η αντίσταση του constantan καλωδίου είναι 15,94 ωμ -ωμ-cmil/πόδ. Από την αντίσταση constantan δεν αλλάζει με τη θερμοκρασία, χρησιμοποιείται με σκοπό την παραγωγή των θερμοηλεκτρικών ζευγών και άλλων τέτοιων συσκευών όπου η αντίσταση πρέπει να παραμείνει σταθερή για μια ιδιαίτερη σειρά της θερμοκρασίας. Είναι ένα ηλεκτρικό καλώδιο αντίστασης.
Το Constantan χρησιμοποιείται για τη μέτρηση της θερμοκρασίας. Χρησιμοποιείται για το σχηματισμό του θερμοηλεκτρικού ζεύγους, μαζί με τα καλώδια άλλων μετάλλων όπως ο χαλκός, ο σίδηρος και chromel. Χρησιμοποιείται ειδικά για το σκοπό αντίστασης δεδομένου ότι η αντίστασή της δεν αλλάζει πολύ με την αλλαγή στη θερμοκρασία της. Χρησιμοποιείται για τις ΣΥΝΕΧΕΙΣ τρέχουσες διακλαδώσεις. Στις ΣΥΝΕΧΕΙΣ τρέχουσες διακλαδώσεις, το χαμηλό καλώδιο αντίστασης αξίας ακρίβειας τοποθετείται σωρηδόν με το φορτίο σε ένα άμεσο τρέχον κύκλωμα, το οποίο φέρνει ήδη έναν υψηλής τάσης. Ένας μετρά την πτώση τάσης μπορεί εύκολα να μετρήσει το ρεύμα.
Το Constantan είναι ένα από τα ευρύτατα χρησιμοποιημένα κράματα. Αυτό είναι εξ αιτίας του γεγονότος ότι έχει την καλύτερη γενική σύνθεση των σημαντικών ιδιοτήτων που απαιτείται για πολλές από τις παράξενες εφαρμογές μετρητών. Το Constantan έχει την υψηλότερη ειδική αντίσταση μεταξύ όλων των άλλων κραμάτων, η οποία το καθιστά αναίσθητο στο επίπεδο πίεσης και τη θερμοκρασία. Η ειδική αντίστασή της είναι τόσο υψηλή που μπορεί επίσης να επιτύχει τα κατάλληλα επίπεδα αντίστασης στα πολύ μικρά πλέγματα επίσης. Ο συντελεστής θερμοκρασίας της αντίστασης δεν είναι καθόλου υπερβολικός σε περίπτωση constantan κράματος. Επομένως έχει πάρα πολλά πλεονεκτήματα πέρα από τα άλλα κράματα.
Το Constantan έχει μια καλή ζωή κούρασης και μια πολύ υψηλή ικανότητα επιμήκυνσης επίσης. Όλες αυτές οι πρόσθετες ιδιότητες το κάνουν ένα ιδιαίτερα χρήσιμο και καλό κράμα. Αλλά αυτό το κράμα παρουσιάζει κλίση στη σειρά θερμοκρασίας 65 °C, επομένως αυτό το σημείο πρέπει να είναι κρατημένο μυαλό ν όταν εξετάζει κάποιος την πίεση σταθερότητας εάν ο μετρητής, δεδομένου ότι η πίεση σταθερότητάς της είναι κρίσιμη σε αυτήν την θερμοκρασία.
| $cu | CuNi2 | CuNi6 | CuNi10 | CuNi23Mn | CuNi44 | ||
| Εκτατή δύναμη | [N/mm ²] | 220-300 | 260-360 | 270-370 | 300-390 | 500-550 | 560-680 |
| Δύναμη παραγωγής στην επιμήκυνση 1% | [N/mm ²] | 120-200 | 140-240 | 160-220 | 140-250 | 200-330 | 400-500 |
| Κάμπτοντας απόδοση απόδειξης | [%] | 100 | 160 | 760 | |||
| Αντίσταση (IACS) | [%] | 101 | 34 | 17 | 12 | 6 | 3 |
| Αγωγιμότητα | [S*m/mm ²] | 58.5 | 20.0 | 10.0 | 6.7 | 3.33 | 2.0 |
| Ειδική αντίσταση | [Ohm*mm ² /m] | 0,0171 | 0,05 | 0,10 | 0,1493 | 0,30 | 0,50 |
| Θερμικός συντελεστής της αντίστασης | [1E-6/K] | 3900-4300 | 1100-1600 | 500-900 | 350-400 | 150-200 | -80 - +40 |
| Solderability | [-] | καλός | καλός | καλός | καλός | καλός | καμία συμβατική συγκόλληση |
