Λεπτομέρειες:
|
Υλικό: | Constantan | Επιφάνεια: | Φωτεινό |
---|---|---|---|
Διάμετρος: | ≥ 0.1mm | Τύπος καλωδίων: | Στερεό καλώδιο |
Κατηγορία καλωδίων: | Ι, ΙΙ, | κύριος χρόνος: | 5~20 ημέρες μετά από να πάρει την πληρωμή |
Το στοιχείο: | Γυμνό καλώδιο 0.2mm 0.3mm 0.44mm 0.5mm Constantan καλωδίων θερμοηλεκτρικών ζευγών τύπων της TN | ||
Κυριώτερο σημείο: | υψηλής θερμοκρασίας καλώδιο θερμοηλεκτρικών ζευγών,καλώδιο μολύβδου θερμοηλεκτρικών ζευγών |

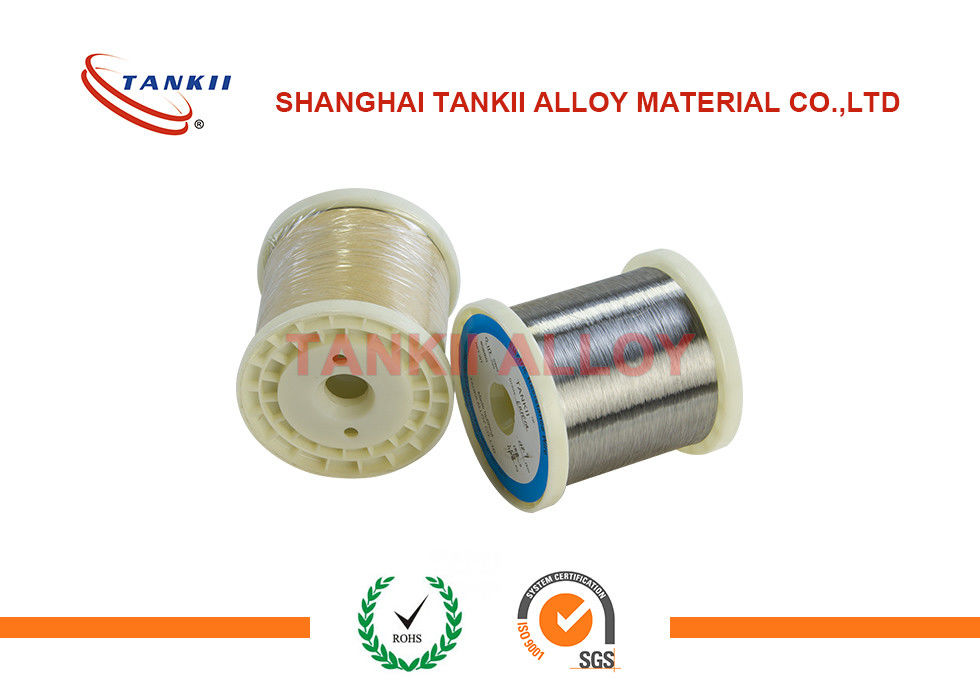

Ιατρικό χρησιμοποιώντας της TN τύπων καλώδιο 0.2mm 0.3mm 0.44mm 0.5mm Constantan καλωδίων θερμοηλεκτρικών ζευγών γυμνό
Γρήγορη περιγραφή
Μια χαρακτηριστική κατασκευή θερμοηλεκτρικών ζευγών αποτελείται από ένα ζευγάρι των ανόμοιων μετάλλων που ενώνονται ηλεκτρικά μαζί στο αισθαμένος σημείο και συνδέονται με μια όργανο μέτρησης τάσης στο άλλο άκρο. Όταν μια σύνδεση είναι καυτότερη από άλλη, μια θερμική «ηλεκτρεγερτική» δύναμη (στα millivolts) παράγεται που είναι κατά προσέγγιση ανάλογη προς τη διαφορά στη θερμοκρασία μεταξύ των καυτών και κρύων συνδέσεων.
Τα καλώδια θερμοηλεκτρικών ζευγών έχουν την άριστη απόδοση και χρησιμοποιούνται εκτενώς στη μέτρηση και τον έλεγχο θερμοκρασίας στους διαφορετικούς τομείς, όπως η μεταλλουργία, η χημική βιομηχανία, η βιομηχανία πετρελαίου, η μηχάνημα-ηλεκτρική βιομηχανία, η ενεργειακή βιομηχανία, η γεωργία και η στρατιωτική βιομηχανία.
Τα προϊόντα μας προσαρμόζονται στα πρότυπα IEC584 -1and IEC-2.
Τύπος και δείκτης θερμοηλεκτρικών ζευγών
|
Σειρά μέτρησης ℃ |
|
Τύπος
|
Δείκτης
|
|
PtRh30-PtRh6 |
Β | 600~1700 |
PtRh13-PT |
Ρ | 0~1600 |
PtRh10-PT |
S | 0~1600 |
NiCr-NiSi |
Κ | -200~1300 |
NiCr-CuNi (constantan) |
Ε | -200~900 |
Φε-CuNi (constantan) |
J | -40~750 |
$cu-CuNi (constantan) |
Τ | -200~350 |
NiCrSi-NiSi |
Ν | -200~1300 |
Ο επιτρεπόμενοι βαθμός και η ανοχή λαμβάνονται σε 0℃
Θερμοηλεκτρικό ζεύγος Τύπος |
Βαθμός |
Σειρά θερμοκρασίας ℃ |
Επιτρεπόμενη ανοχή/℃ |
Τύπος Β | Ⅱ | 600~1700 | ±0.25% τ |
Ⅲ | 600~800 | ±4 | |
800~1700 | ±0.5%t | ||
Τύπος Ρ | Ⅰ | 0~1100 | ±1 |
1100~1600 | ± [1+ (τ-1100) ×0.3%] | ||
Ⅱ | 0~600 | ±1.5 | |
600~1600 | ±0.25% τ | ||
Τύπος Κ και τύπος Ν | Ⅰ | -40~1100 | ±1.5℃ ή ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ ή ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ ή ±1.5%t | |
Τύπος Ε | Ⅰ | -40~1100 | ±1.5℃ ή ±0.4%t |
Ⅱ | -40~1300 | ±2.5℃ ή ±0.75%t | |
Ⅲ | -200~40 | ±2.5℃ ή ±1.5%t | |
Τύπος J | Ⅰ | -40~750 | ±1.5℃ ή ±0.4%t |
Ⅱ | -40~750 | ±2.5℃ ή ±0.75%t | |
Τύπος Τ | Ⅰ | -40~350 | ±0.5℃ ή ±0.4%t |
Ⅱ | -40~350 | ±1.0℃ ή ±0.75%t | |
Ⅲ | -200~40 | ±1.0℃ ή ±1.5%t |
