Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Ηπειρωτική Κίνα
Μάρκα: Tankii
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Σίδηρος constantan
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10kg ανά πόδι
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία exoprt στο κιβώτιο χαρτοκιβωτίων ή το ξύλινο κιβώτιο
Χρόνος παράδοσης: 5-7 ημέρες μετά από να πάρει την πληρωμή
Όροι πληρωμής: T/T, Paypal, Western Union, MoneyGram,
Δυνατότητα προσφοράς: 1000ton το χρόνο
Υλικό: |
Σίδηρος constantan |
Επιφάνεια: |
Φωτεινό |
Διάμετρος: |
≥ 0.1mm |
Τύπος καλωδίων: |
Στερεό καλώδιο |
Μόνωσης: |
Προσαρμοσμένη |
Κατηγορία καλωδίων: |
ΚΑΤΗΓΟΡΊΑ Ι, ΙΙ IEC, |
κύριος χρόνος: |
5~20 ημέρες μετά από να πάρει την πληρωμή |
Υλικό: |
Σίδηρος constantan |
Επιφάνεια: |
Φωτεινό |
Διάμετρος: |
≥ 0.1mm |
Τύπος καλωδίων: |
Στερεό καλώδιο |
Μόνωσης: |
Προσαρμοσμένη |
Κατηγορία καλωδίων: |
ΚΑΤΗΓΟΡΊΑ Ι, ΙΙ IEC, |
κύριος χρόνος: |
5~20 ημέρες μετά από να πάρει την πληρωμή |

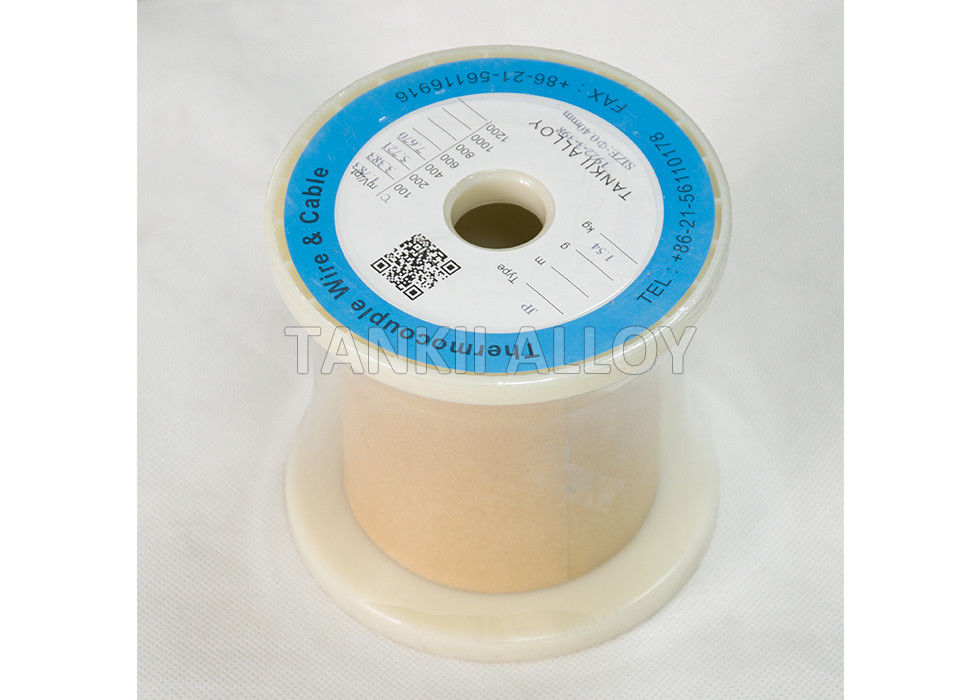

26AWG καλώδιο 0.4mm θερμοηλεκτρικών ζευγών Constantan σιδήρου τύπων J με την κατηγορία 1 IEC60584
Γρήγορη περιγραφή
Μια χαρακτηριστική κατασκευή θερμοηλεκτρικών ζευγών αποτελείται από ένα ζευγάρι των ανόμοιων μετάλλων που ενώνονται ηλεκτρικά μαζί στο αισθαμένος σημείο και συνδέονται με μια όργανο μέτρησης τάσης στο άλλο άκρο. Όταν μια σύνδεση είναι καυτότερη από άλλη, μια θερμική «ηλεκτρεγερτική» δύναμη (στα millivolts) παράγεται που είναι κατά προσέγγιση ανάλογη προς τη διαφορά στη θερμοκρασία μεταξύ των καυτών και κρύων συνδέσεων.
Το θερμοηλεκτρικό ζεύγος τύπων J αποτελείται από ένα καλώδιο σιδήρου (+) εναντίον ενός καλωδίου χαλκού nickel45% (-). Αυτός ο τύπος θερμοηλεκτρικού ζεύγους πρέπει να χρησιμοποιηθεί στις ατμόσφαιρες οξείδωσης, μείωσης, κενού ή αδρανής με μια σειρά θερμοκρασίας υπηρεσιών μεταξύ 0°C και 760°C (32°F σε 1400°F). Εάν το θερμοηλεκτρικό ζεύγος χρησιμοποιείται άνω των 540°C (1000°F) ένα καλώδιο 8 μετρητών πρέπει να χρησιμοποιηθεί λόγω της γρήγορης οξείδωσης του καλωδίου σιδήρου (+). Τα θερμοηλεκτρικά ζεύγη τύπων J δεν πρέπει να χρησιμοποιηθούν στις θειώδεις εφαρμογές επάνω από 540°C (1000°F).
26AWG καλώδιο 0.4mm θερμοηλεκτρικών ζευγών Constantan σιδήρου τύπων J με την κατηγορία 1 IEC60584
Χαρακτηριστικά:
Τα καλώδια θερμοηλεκτρικών ζευγών έχουν την άριστη απόδοση και χρησιμοποιούνται εκτενώς στη μέτρηση και τον έλεγχο θερμοκρασίας στους διαφορετικούς τομείς, όπως η μεταλλουργία, η χημική βιομηχανία, η βιομηχανία πετρελαίου, η μηχάνημα-ηλεκτρική βιομηχανία, η ενεργειακή βιομηχανία, η γεωργία και η στρατιωτική βιομηχανία.
Τα προϊόντα μας προσαρμόζονται στα πρότυπα IEC584 -1and IEC-2.
|
Τύπος και δείκτης θερμοηλεκτρικών ζευγών
|
Σειρά μέτρησης ℃ |
|
|
Τύπος
|
Δείκτης
|
|
|
PtRh30-PtRh6 |
Β | 600~1700 |
|
PtRh13-PT |
Ρ | 0~1600 |
|
PtRh10-PT |
S | 0~1600 |
|
NiCr-NiSi |
Κ | -200~1300 |
|
NiCr-CuNi (constantan) |
Ε | -200~900 |
|
Φε-CuNi (constantan) |
J | -40~750 |
|
$cu-CuNi (constantan) |
Τ | -200~350 |
|
NiCrSi-NiSi |
Ν | -200~1300 |
Ο επιτρεπόμενοι βαθμός και η ανοχή λαμβάνονται σε 0℃
|
Θερμοηλεκτρικό ζεύγος Τύπος |
Βαθμός |
Σειρά θερμοκρασίας ℃ |
Επιτρεπόμενη ανοχή/℃ |
| Τύπος Β | Ⅱ | 600~1700 | ±0.25% τ |
| Ⅲ | 600~800 | ±4 | |
| 800~1700 | ±0.5%t | ||
| Τύπος Ρ | Ⅰ | 0~1100 | ±1 |
| 1100~1600 | ± [1+ (τ-1100) ×0.3%] | ||
| Ⅱ | 0~600 | ±1.5 | |
| 600~1600 | ±0.25% τ | ||
| Τύπος Κ και τύπος Ν | Ⅰ | -40~1100 | ±1.5℃ ή ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ ή ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ ή ±1.5%t | |
| Τύπος Ε | Ⅰ | -40~1100 | ±1.5℃ ή ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ ή ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ ή ±1.5%t | |
| Τύπος J | Ⅰ | -40~750 | ±1.5℃ ή ±0.4%t |
| Ⅱ | -40~750 | ±2.5℃ ή ±0.75%t | |
| Τύπος Τ | Ⅰ | -40~350 | ±0.5℃ ή ±0.4%t |
| Ⅱ | -40~350 | ±1.0℃ ή ±0.75%t | |
| Ⅲ | -200~40 | ±1.0℃ ή ±1.5%t |
