Το Constantan είναι ένα κράμα χαλκός-νικελίου γνωστό επίσης όπως το EUREKA, η πρόοδος, και Ferry.It αποτελούνται συνήθως από το χαλκό 55% και το νικέλιο 45%. Το κύριο χαρακτηριστικό γνώρισμά του είναι η ειδική αντίστασή του, η οποία είναι σταθερή πέρα από ένα ευρύ φάσμα των θερμοκρασιών. Άλλα κράματα με ομοίως τους συντελεστές χαμηλής θερμοκρασίας είναι γνωστά, όπως η μαγγανίνη ($cu86ΜΝ12Νι2).
Το κράμα είναι non-magnetic. Χρησιμοποιείται για το μεταβλητό αντιστάτη του ηλεκτρικού αναγεννητή και τον αντιστάτη πίεσης,
ποτενσιόμετρα, καλώδια θέρμανσης, καλώδια θέρμανσης και χαλιά. Οι κορδέλλες χρησιμοποιούνται για τη θέρμανση bimetals. Ένας άλλος τομέας της εφαρμογής κατασκευάζει των θερμοηλεκτρικών ζευγών επειδή αναπτύσσει μια υψηλή ηλεκτρεγερτική δύναμη (EMF) σε συνδυασμό με άλλα μέταλλα.
Σειρά κραμάτων νικελίου χαλκού: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44.
Πολύ σημαντικά, constantan μπορεί να υποβληθεί σε επεξεργασία για την αποζημίωση μόνος-θερμοκρασίας για να ταιριάξει με ένα ευρύ φάσμα του υλικού συντελεστή δοκιμής της θερμικής επέκτασης. Το α-κράμα παρέχεται στους αριθμούς μόνος-θερμοκρασία-αποζημιώσεων (STC) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 και 50, για τη χρήση στα υλικά δοκιμής τους αντίστοιχους συντελεστές θερμικής επέκτασης, που εκφράζονται στα μέρη ανά εκατομμύριο από το μήκος (ή µm/m) ανά βαθμούς Κέλσιος ή kelvins
Για τη μέτρηση των πολύ μεγάλων πιέσεων, 5% (50 microstrain 000) ή ανωτέρω, ανοπτημένος constantan (κράμα Π) είναι το υλικό πλέγματος που επιλέγεται κανονικά. Το Constantan με αυτήν την μορφή είναι πολύ ductible και, στα μήκη μετρητών 0,125 ιντσών (3,2 χιλ.) και μακρύτερος, μπορεί να τεντωθεί σε >20%. Πρέπει να σημειώσει, εντούτοις, το οποίο κάτω από τις υψηλές κυκλικές πιέσεις που το Π αναμιγνύει θα εκθέσει κάποια μόνιμη αλλαγή ειδικής αντίστασης με κάθε κύκλο, και θα προκαλέσει μια αντίστοιχη μηά μετατόπιση στο μετρητή πίεσης. Λόγω αυτού του χαρακτηριστικού, και της τάσης για την πρόωρη αποτυχία πλέγματος με το επαναλαμβανόμενο τέντωμα, το κράμα Π δεν συστήνεται συνήθως για τις κυκλικές εφαρμογές πίεσης. Το κράμα Π είναι διαθέσιμο με τους αριθμούς STC 08 και 40 για τη χρήση στα μέταλλα και τα πλαστικά, αντίστοιχα.
Σειρά διάστασης μεγέθους:

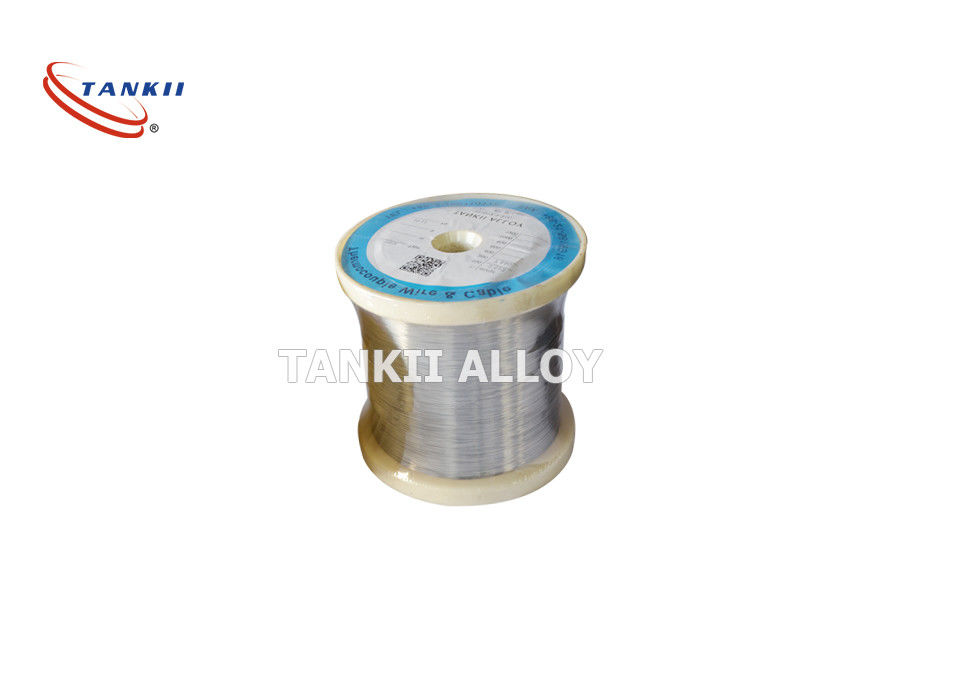

Καλώδιο: 0.110mm
Κορδέλλες: 0.05*0.2-2.0*6.0mm
Λουρίδα: 0.05*5.0-5.0*250mm
Κύριες ιδιότητες
| Ιδιοκτησία |
Αξία |
| Ηλεκτρική ειδική αντίσταση στη θερμοκρασία δωματίου |
4.9×10−7 Ω·μ |
| Συντελεστής θερμοκρασίας σε 20 °C |
8 ppmK −1 |
| Συντελεστής −55 θερμοκρασίας σε 105 °C |
±40 ppmK −1 |
| Σημείο κιουριού |
35 Κ |
| Πυκνότητα |
8.9 × 103 kg/m ³ |
| Σημείο τήξης |
1221-1300 °C |
| Συγκεκριμένη ικανότητα θερμότητας |
0,39 KJ (κλ·Κ) |
| Θερμική αγωγιμότητα σε 23 °C |
19.5 W (m.K) |
| Γραμμικός συντελεστής της θερμικής επέκτασης σε 25 έως 105 °C |
14.9×10−6 Κ −1 |
| Εκτατή δύναμη |
455-860 MPA |
| Επιμήκυνση στο σπάσιμο |
<45> |
| Ελαστικός συντελεστής |
162 GPa |
Εφαρμογή του αντιστάτη όπως κατωτέρω:
