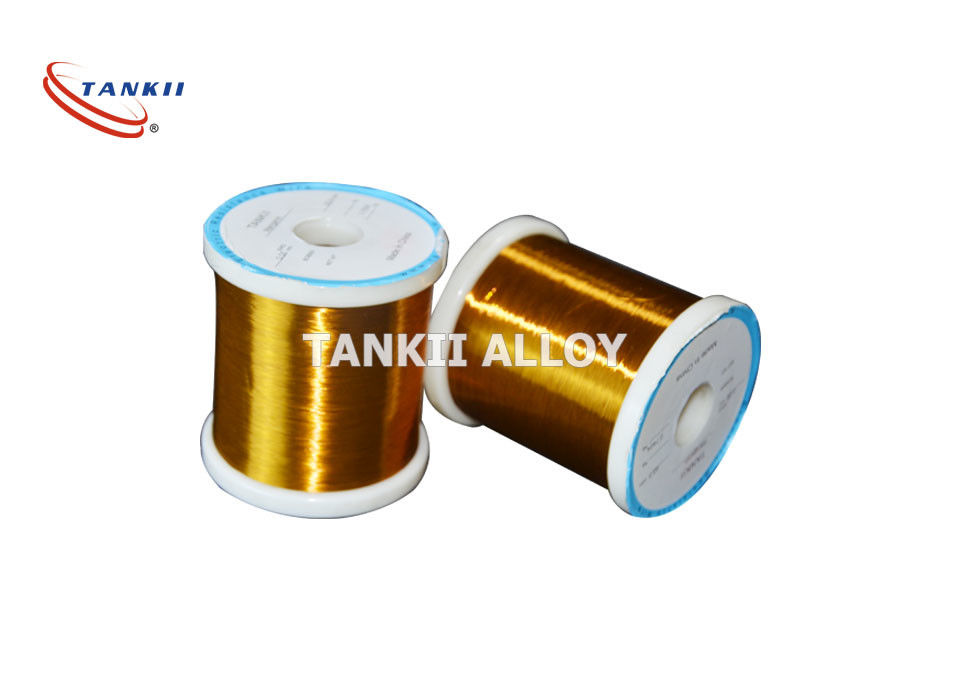

Ασημένιο καλυμμένο σμαλτωμένο χαλκός καλώδιο πολυουρεθάνιου για τις γεννήτριες

Το υψηλής θερμοκρασίας πολυ πολυουρεθάνιο χρώματος σμάλτωσε το ασημένιο καλυμμένο καλώδιο χαλκού

Το καλώδιο μαγνητών ή το σμαλτωμένο καλώδιο είναι ένα καλώδιο χαλκού ή αργιλίου που ντύνεται με ένα πολύ λεπτό στρώμα της μόνωσης. Χρησιμοποιείται στην κατασκευή των μετασχηματιστών, των πηνίων, των μηχανών, των γεννητριών, των ομιλητών, των επικεφαλής ενεργοποιητών σκληρών δίσκων, των ηλεκτρομαγνητών, των ηλεκτρικών επαναλείψεων κιθάρων και άλλων εφαρμογών που απαιτούν τις σφιχτές σπείρες του μονωμένου καλωδίου.

Το ίδιο το καλώδιο ο συχνότερα πλήρως ανοπτείται, ηλεκτρολυτικά καθαρισμένος χαλκός. Το καλώδιο μαγνητών αργιλίου χρησιμοποιείται μερικές φορές για τους μεγάλους μετασχηματιστές και τις μηχανές. Η μόνωση αποτελείται χαρακτηριστικά από τα σκληρά υλικά πολυμερών ταινιών παρά το σμάλτο, όπως το όνομα να προτείνει.

Αγωγός
Τα καταλληλότερα υλικά για τις εφαρμογές καλωδίων μαγνητών είναι ανόθευτα καθαρά μέταλλα, ιδιαίτερα χαλκός. Όταν οι παράγοντες όπως οι χημικές, φυσικές, και μηχανικές απαιτήσεις ιδιοκτησίας εξετάζονται, ο χαλκός θεωρείται πρώτος αγωγός επιλογής για το καλώδιο μαγνητών.

Ο συχνότερα, το καλώδιο μαγνητών αποτελείται από τον πλήρως ανοπτημένο, ηλεκτρολυτικά καθαρισμένο χαλκό για να επιτρέψει πιό κοντά κατά την παραγωγή των ηλεκτρομαγνητικών σπειρών. Οι High-purity oxygen-free βαθμοί χαλκού χρησιμοποιούνται για τις υψηλής θερμοκρασίας εφαρμογές στη μείωση των ατμοσφαιρών ή στις μηχανές ή τις γεννήτριες που δροσίζονται από το αέριο υδρογόνο.

Το καλώδιο μαγνητών αλουμινίου χρησιμοποιείται μερικές φορές ως εναλλακτική λύση για τους μεγάλους μετασχηματιστές και τις μηχανές. Λόγω της χαμηλότερης ηλεκτρικής αγωγιμότητάς του, το καλώδιο αλουμινίου απαιτεί μια 1,6 φορές μεγαλύτερη διατομική περιοχή από ένα καλώδιο χαλκού για να επιτύχει τη συγκρίσιμη ΣΥΝΕΧΗ αντίσταση.

Μόνωση

Αν και περιγράφεται ως «σμαλτώνει», το σμαλτωμένο καλώδιο δεν είναι, στην πραγματικότητα, ντυμένο με ένα στρώμα του χρώματος σμάλτων ή του γυάλινου σμάλτου φιαγμένου από λιωμένη σκόνη γυαλιού. Το σύγχρονο καλώδιο μαγνητών χρησιμοποιεί χαρακτηριστικά ένα έως τέσσερα στρώματα (στην περίπτωση του καλωδίου τύπων τετράγωνο-ταινιών) της μόνωσης πολυμερών ταινιών, συχνά δύο διαφορετικών συνθέσεων, για να παρέχει ένα σκληρό, συνεχές στρώμα μόνωσης. Οι μονώνοντας ταινίες καλωδίων μαγνητών χρησιμοποιούν (κατά σειρά την αυξανόμενη σειρά θερμοκρασίας) πολυβινυλικό επίσημο (Formvar), το πολυουρεθάνιο, το πολυαμίδιο, τον πολυεστέρα, το πολυεστέρας-polyimide, το πολυαμίδιο-polyimide (ή το αμίδιο-ιμίδιο), και το polyimide. Μονωμένο το Polyimide καλώδιο μαγνητών είναι ικανό της λειτουργίας σε μέχρι 250 °C. Η μόνωση του παχύτερου τετραγωνικού ή ορθογώνιου καλωδίου μαγνητών αυξάνεται συχνά με το τύλιγμα του με μια υψηλής θερμοκρασίας ταινία polyimide ή φίμπεργκλας, και ολοκληρωμένο windings είναι συχνά κενό που γονιμοποιείται με ένα μονώνοντας βερνίκι για να βελτιώσει τη δύναμη μόνωσης και τη μακροπρόθεσμη αξιοπιστία του τυλίγματος.

Οι αυτοφερόμενες σπείρες με το καλώδιο που ντύνεται με τουλάχιστον δύο στρώματα, η πιο ακραία ύπαρξη θερμοπλαστικές που συνδέουν τις στροφές θερμαίνονται μαζί όταν.

Άλλοι τύποι μονώσεων όπως το νήμα φίμπεργκλας με το βερνίκι, aramid έγγραφο, έγγραφο του Κραφτ, μίκα, και ταινία πολυεστέρα επίσης ευρέως χρησιμοποιούνται πέρα από τον κόσμο για τις διάφορες εφαρμογές όπως τους μετασχηματιστές και τους αντιδραστήρες. Στον ακουστικό τομέα, ένα καλώδιο της ασημένιας κατασκευής, και των διάφορων άλλων μονωτών, όπως το βαμβάκι (που διαπερνιούνται μερικές φορές με κάποιο είδος πήζοντας πράκτορα/thickener, όπως ο μελισσοκηρός) και polytetrafluoroethylene (τεφλόν) μπορεί να βρεθεί. Τα παλαιότερα υλικά μόνωσης περιέλαβαν το βαμβάκι, το έγγραφο, ή το μετάξι, αλλά αυτά είναι μόνο χρήσιμα για τις χαμηλής θερμοκρασίας εφαρμογές (μέχρι 105°C).

Για την ευκολία, κάποιο καλώδιο μαγνητών χαμηλός-θερμοκρασία-βαθμού έχει τη μόνωση που μπορεί να αφαιρεθεί από τη θερμότητα της συγκόλλησης. Αυτό σημαίνει ότι οι ηλεκτρικές συνδέσεις στις άκρες μπορούν να γίνουν χωρίς να γδύσουν από τη μόνωση πρώτα.
