Επισημαίνω:

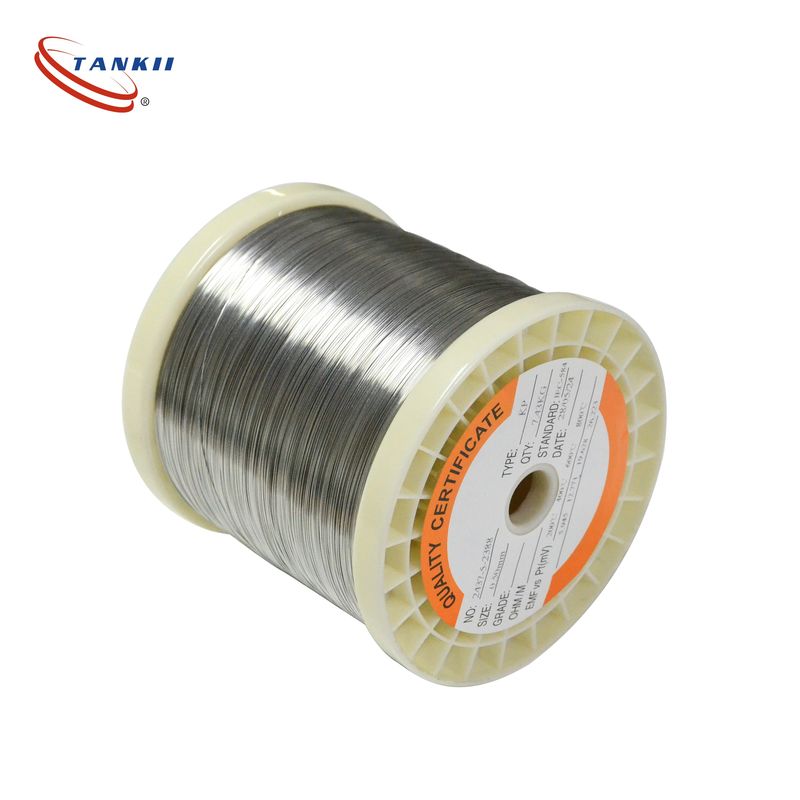

Χρωμικό Constantan Thermocouple Wire
, Σύρμα θερμοσύνδεσης σταθερού σιδήρου
, Διάταξη θερμοσύνδεσης
Σίδηρο / Κωνσταντικό σύρμα Χρωμικό / Κωνσταντικό Σύρμα Θερμοσύνδεσης Για Αισθητήρα Θερμοσύνδεσης
Σιδηρούν/Κωνσταντίνου σύρμα Χρωμικό/Κωνσταντίνου 0,05 mm-12 mm Σύρμα θερμοσύνδεσης που χρησιμοποιείται για αισθητήρα θερμοσύνδεσης
Πόσους τύπους καλωδίων θερμοσύνδεσης υπάρχουν;
Υπάρχουν διάφοροι τύποι καλωδίων θερμοσύνδεσης, ο καθένας προσδιορίζεται από μια ονομασία γράμματος.
-
Τύπος Κ: Χρομέλ/Αλουμέλ - Ένας από τους πιο δημοφιλείς και ευρέως χρησιμοποιούμενους τύπους θερμοσύνδεσης.
-
Τύπος J: Σίδηρος/Κωνσταντίνος - Κατάλληλο για εφαρμογές γενικής χρήσης στην περιοχή -210 °C έως 1200 °C. Έχει χαμηλότερο κόστος σε σύγκριση με τον τύπο K.
-
Τύπος Τ: Χαλκός/Κωνσταντάνιο - Είναι γνωστό για την καλή ακρίβεια και σταθερότητα σε χαμηλές θερμοκρασίες.
-
Τύπος Ε: Χρομέλ/Κονσταντάν - Κατάλληλο για εφαρμογές με εύρος θερμοκρασίας από -270°C έως 1000°C. Έχει υψηλή ακρίβεια και χρησιμοποιείται συνήθως σε εφαρμογές της βιομηχανίας τροφίμων.
-
Τύπος N: Νικοσίλ/Νισίλ - Προσφέρει καλή ακρίβεια και σταθερότητα, ειδικά σε υψηλές θερμοκρασίες.
-
Τύπος S: Πλατίνα/Ρόδιο - Γνωστό για την υψηλή ακρίβεια και σταθερότητα σε υψηλές θερμοκρασίες, έως 1600 °C. Χρησιμοποιείται συχνά στις φαρμακευτικές και χημικές βιομηχανίες.
-
Τύπος R: Πλατίνα/Ρόδιο - Παρόμοιο με τον τύπο S, αλλά με ελαφρώς διαφορετικό εύρος θερμοκρασίας, έως 1600 °C. Χρησιμοποιείται συνήθως σε εφαρμογές υψηλής θερμοκρασίας.
-
Τύπος Β: Πλατίνα/Ρόδιο - Προσφέρει εξαιρετική ακρίβεια και σταθερότητα σε πολύ υψηλές θερμοκρασίες, έως 1700 °C. Χρησιμοποιείται συνήθως σε εφαρμογές υψηλών θερμοκρασιών σε βιομηχανικά περιβάλλοντα.
Κάθε τύπος καλωδίου θερμοσύνδεσης έχει τα δικά του μοναδικά χαρακτηριστικά, το εύρος θερμοκρασιών και τις εφαρμογές όπου είναι πιο κατάλληλο.Η επιλογή του κατάλληλου τύπου καλωδίου θερμοσύνδεσης εξαρτάται από παράγοντες όπως το εύρος θερμοκρασίας της εφαρμογής, απαιτήσεις ακρίβειας, περιβαλλοντικές συνθήκες και εκτιμήσεις κόστους.
Θερμοσύνδεσμοι τύπου K
Το καλώδιο θερμοσύνδεσης τύπου K είναι ένας κοινός τύπος θερμοσύνδεσης που αποτελείται από δύο διαφορετικά μεταλλικά κράματα:κράμα νικελίου/πυριτίου (συνήθως γνωστό ως KN ή KNX) και κράμα νικελίου/χρώμου (συνήθως γνωστό ως KP ή KPX).
Αυτά τα δύο κράματα έχουν διαφορετικές θερμοηλεκτρικές ιδιότητες σε διαφορετικές θερμοκρασίες, οι οποίες μπορούν να παράγουν μια θερμοηλεκτρική διαφορά δυναμικού για τη μέτρηση της θερμοκρασίας.Το εύρος θερμοκρασίας λειτουργίας των καλωδίων θερμοσύνδεσης τύπου Κ είναι συνήθως μεταξύ 0 ° C και 1200 ° C, και είναι ένας από τους συνηθισμένους αισθητήρες θερμοκρασίας σε πολλές βιομηχανικές και εργαστηριακές εφαρμογές.
Έχουν καλά γραμμικά χαρακτηριστικά και σχετικά υψηλή ακρίβεια και η σταθερότητά τους σε υψηλές θερμοκρασίες είναι σχετικά καλή, επομένως χρησιμοποιούνται ευρέως σε ορισμένα περιβάλλοντα υψηλών θερμοκρασιών.
Οι συνδέσεις των καλωδίων θερμοσύνδεσης τύπου K χρησιμοποιούν συχνά τυπικές πρίζες τύπου K, επιτρέποντάς τους να συνδέονται με διάφορες συσκευές μέτρησης θερμοκρασίας, συστήματα ελέγχου, καταγραφείς κ.λπ.,διευκόλυνση της μέτρησης της θερμοκρασίας και της συλλογής δεδομένωνΛόγω της αξιοπιστίας και της εφαρμοσιμότητας των καλωδίων θερμοσύνδεσης τύπου Κ, χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, όπως η μεταλλουργία, η πετροχημική, η παραγωγή ενέργειας και η επεξεργασία τροφίμων
Τύποι θερμοσύνθετων ζεύγων
Αυτό που διαφοροποιεί ένα θερμοσύνδεσμο από ένα άλλο είναι τα μέταλλα στα δύο καλώδια του: το θετικό πόδι και το αρνητικό πόδι.διαφέρουν σε όρια θερμοκρασίας, συνθήκες διεργασίας (ειδείς, οξειδωτικές, μειωτικές ατμόσφαιρες, βαριές δονήσεις) κλπ.
Τύποι θερμοσύνδεσμων και εύρος θερμοκρασιών
|
Ονομασία του οδηγού
|
Θερμοσύνθεση
Τύπος
|
Αξία |
Πεδίο θερμοκρασίας
°C
|
Επιτρεπόμενη ανοχή /°C |
| PtRh30-PtRh6 |
Β |
Ⅱ |
600~1700 |
± 0,25% t |
| Ⅲ |
600~800 |
±4 |
| 800~1700 |
± 0,5%t |
| PtRh13-Pt |
R |
Ⅰ |
0~1100 |
±1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
| Ⅱ |
0~600 |
±1.5 |
| 600~1600 |
± 0,25% t |
| PtRh10-Pt |
S |
Ⅰ
|
0~1100 |
±1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
|
Ⅱ
|
0~600 |
±1.5 |
| 600~1600 |
± 0,25% t |
| NiCr-Ni |
Κ |
Ⅰ |
-40~1100 |
±1,5°C ή ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C ή ±0,75%t |
| Ⅲ |
-200~40 |
±2,5°C ή ±1,5%t |
| NiCrSi-NiSi |
N |
Ⅰ |
-40~1100 |
±1,5°C ή ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C ή ±0,75%t |
| Ⅲ |
-200~40 |
±2,5°C ή ±1,5%t |
| NiCr-CuNi (Constantan) |
Ε |
Ⅰ |
-40~1100 |
±1,5°C ή ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C ή ±0,75%t |
| Ⅲ |
-200~40 |
±2,5°C ή ±1,5%t |
| Fe-CuNi (Constantan) |
J |
Ⅰ |
-40~750 |
±1,5°C ή ±0,4%t |
| Ⅱ |
-40~750 |
±2,5°C ή ±0,75%t |
| Κου-Κου-Νι (Κωνσταντίνος) |
Τ |
Ⅰ |
-40~350 |
±0,5°C ή ±0,4%t |
| Ⅱ |
-40~350 |
±1,0°C ή ±0,75%t |
| Ⅲ |
-200~40 |
±1,0°C ή ±1,5%t |
ΕφαρμογήθερμοσύνδεσμοΣύρμα:
1. Βιομηχανική βελτιστοποίηση διαδικασιών
2. Διαχείριση συστημάτων HVAC (θέρμανση, εξαερισμός και κλιματισμός (HVAC))
3. Η ακρίβεια στη μεταποίηση τροφίμων
4Ιατρικός εξοπλισμός και συσκευές
5. Βελτιστοποίηση της απόδοσης των αυτοκινήτων
6Αεροδιαστημική εξερεύνηση και καινοτομία
7Παραγωγή και διανομή ενέργειας
8Ερευνητικά εργαστήρια
9. Διαχείριση και διατήρηση ενέργειας
10Ασφάλεια και Ενίσχυση της Ασφάλειας.
Η παράδοση και η συσκευασία:
1.Πληροφορίες συσκευασίας: 500m/1000m ανά ρόλο με πλαστική ταινία και συσκευασία από χαρτόνι.
2Λεπτομέρειες παράδοσης: 7 ημέρες, σύμφωνα με την ποσότητα παραγγελίας.
Τα προϊόντα θερμοσύνδεσης έχουν σχήμα:
Σύρμα, ράβδος, μπάρα,
Περισσότερες φωτογραφίες από καλώδιο θερμοσύνδεσης:
Εφαρμογή για αισθητήρα θερμοσύνθεσης:
Αίτηση για καλώδιο επέκτασης:
Με μόνωση
