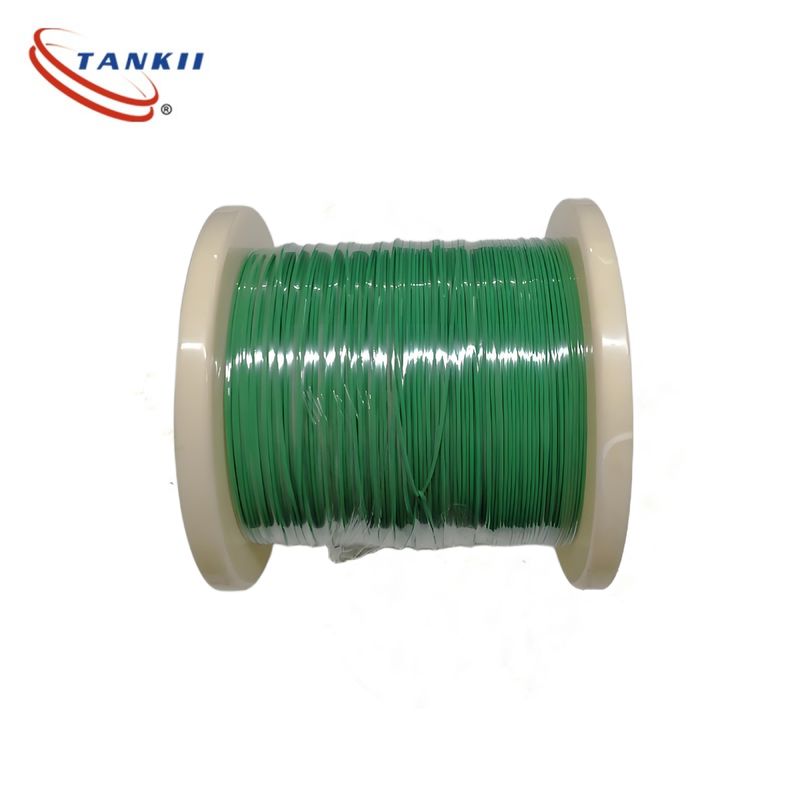

Καλώδιο θερμοσύνδεσης τύπου K με μονόδια 0.5 mm με μόνους αγωγούς
Η επιλογή του σωστού καλωδίου θερμοσύνδεσης είναι κρίσιμη για την ακριβή ανίχνευση θερμοκρασίας σε βιομηχανικές, αυτοκινητοβιομηχανικές και επιστημονικές εφαρμογές.σταδιακό πλαίσιομε βάση τεχνικά κριτήρια και πραγματικές εκτιμήσεις:
Τα καλώδια θερμοσύνδεσης πρέπει να χρησιμοποιούνΣυσκευές για την κατασκευή ηλεκτρικών συρματόσχοινωνμε τον ίδιο συντελεστή Seebeck με το κράμα θερμοσύνθεσης για την αποφυγή αντιστάθμισης τάσης.
Επιλέξτε μόνωση με βάσησυνεχής θερμοκρασία λειτουργίαςκαι χημική έκθεση:
- Υψηλής θερμοκρασίας (> 500°C):
- Απομονωμένο από ορυκτά (MI): MgO σκόνη + κάλυψη από ανοξείδωτο χάλυβα (200-1300°C, πιστοποιημένη ATEX/IECEx για ζώνες έκρηξης).
- ΠΕΠ/ΠΤΦΕ: 200-260°C, ανθεκτικός στα οξέα (π.χ. χημικοί αντιδραστήρες).
- Μεσαίων θερμοκρασιών (100-500°C):
- Καουτσούκ σιλικόνης: 180°C, ευέλικτος για μετακίνηση μηχανημάτων (π.χ. μεταφορικές ταινίες).
- Τεφλονένιο υαλοπλαστικό: 250°C, ανθεκτικός στην τριβή (μεταλλική χύτευση).
- Χαμηλή θερμοκρασία (< 100°C):
- PVC: 70°C, οικονομικά αποδοτική για χρήση σε εσωτερικούς χώρους (π.χ. επεξεργασία τροφίμων).
- Η υγρασία/η διάβρωση:
- Χρήσηαπό ανοξείδωτο χάλυβα(IP67/IP68) για υγρό περιβάλλον (π.χ. σωλήνες ατμού).
- ΠροσθέστεΚαουτσούκ αιθυλενοπροπυλενίου (EPR)μανδύα αντοχής σε αλμυρό νερό (θαλάσσια λέβητα).
- Διαταραχή ΕΜΙ/ΕΔΕ:
- Καλώδια με θωράκιση(πλέκτης χαλκού ή αλουμινίου) μειώνουν τον θόρυβο σε περιοχές υψηλής τάσης (π.χ. κοντά σε κινητήρες).
- Τραβηγμένα ζευγάρια(30 στροφές/m) μειώνουν περαιτέρω την επαγωγική ζεύξη (πρότυπο ASTM E1137).
- Μηχανική πίεση:
- ταινίες από μέταλλο που συνδέονται μεταξύ τους για την αντοχή στη συντριβή (εξοπλισμός κατασκευής).
- Ελαστική σιλικόνη(5 εκατομμύρια κύκλοι κάμψης) για ρομποτική ή περιστρεφόμενα μηχανήματα.
- Διάμετρος (AWG):
- Μικρότερο εύρος (24-26AWG) για μικρές διαδρομές (<10m, π.χ. εργαλεία εργαστηρίου).
- Μεγαλύτερο εύρος (18-20AWG) για μεγάλες αποστάσεις (> 50m) για τη μείωση της πτώσης τάσης (π.χ. σταθμοί παραγωγής ηλεκτρικής ενέργειας).
- Κωδικοποίηση χρώματος σακάτου:
- Ακολουθήστε τα πρότυπα ANSI/ISA (π.χ. τύπος K = κόκκινο ((+) / άσπρο ((-), τύπος J = μαύρο ((+) / άσπρο ((-)) για γρήγορη ταυτοποίηση.
- Τερματισμός:
- Τα καλώδια που έχουν προετοιμαστεί μειώνουν τα σφάλματα εγκατάστασης κατά 60% (Έκθεση πεδίου, 2024)
Καλώδιο τύπου K (νικέλιο χρώμιο νικέλιο αλουμίνιο) (KX)
Βασικά χαρακτηριστικά: σφάλμα ± 2,2 °C (1000 °C), αντοχή στην οξείδωση, υψηλή οικονομική απόδοση
Τυπικό σενάριο:
▶ Βιομηχανικός φούρνος/θέρμανση (800-1200 °C): περιστρεφόμενος φούρνος εργοστασίου τσιμέντου (ανθεκτικός στη σκόνη και στις υψηλές θερμοκρασίες)
▶ Δοκιμές κινητήρων αυτοκινήτων: παρακολούθηση της θερμοκρασίας του αγωγού κυλίνδρου (ευρύ εύρος θερμοκρασιών από -40 ° C έως 1000 ° C)
▶ Κρίση σφάλματος: Ένα εργοστάσιο ηλεκτρικής ενέργειας χρησιμοποίησε κατά λάθος καλώδιο BX (σύρμα αντιστάθμισης τύπου Β), με αποτέλεσμα ψευδή αύξηση της θερμοκρασίας του φούρνου κατά 15 ° C και μείωση της απόδοσης καύσης
Χρωματική κωδικοποίηση
Εφαρμογές:
Το καλώδιο θερμοσύνδεσης έχει ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Βιομηχανική κατασκευή:
- Μεταλλουργία: Στη χαλυβουργία, στη σιδηροποιία και σε άλλες μεταλλουργικές διαδικασίες, τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για την παρακολούθηση των υψηλών θερμοκρασιών σε φούρνους, όπως υψηλόφούρνους, ηλεκτρικούς φούρνους και μετατροπείς.Αυτό συμβάλλει στον έλεγχο της διαδικασίας τήξης και εξασφαλίζει την ποιότητα των μεταλλικών προϊόντων.
- Χημική βιομηχανία: Οι χημικές αντιδράσεις συμβαίνουν συχνά υπό ειδικές θερμοκρασιακές συνθήκες.και άλλο εξοπλισμό για τη διασφάλιση της κανονικής εξέλιξης των χημικών αντιδράσεων και της ασφάλειας της διαδικασίας παραγωγής.
- Κατασκευή κεραμικών και γυαλιών: Η παραγωγή κεραμικών και γυαλιών απαιτεί υψηλής θερμοκρασίας διαδικασίες καύσης και τήξης.Τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για την παρακολούθηση της θερμοκρασίας σε φούρνους και φούρνους για τον έλεγχο της θερμοκρασίας καύσης και τη διασφάλιση της ποιότητας των προϊόντων.
- Παραγωγή ενέργειας: Στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για τη μέτρηση της θερμοκρασίας των λέβητων, των ατμογεννητριών,και άλλο εξοπλισμό για την παρακολούθηση της λειτουργικής κατάστασης του εξοπλισμού και τη διασφάλιση της ασφαλούς και αποδοτικής λειτουργίας του συστήματος παραγωγής ηλεκτρικής ενέργειας.
- Βιομηχανία αυτοκινήτων: Τα καλώδια θερμοσύνδεσης χρησιμοποιούνται στη βιομηχανία αυτοκινήτων για τη μέτρηση της θερμοκρασίας των καυσαερίων του κινητήρα, των καταλυτικών μετατροπών και άλλων εξαρτημάτων.Αυτό βοηθά στην παρακολούθηση της απόδοσης του κινητήρα και του συστήματος ελέγχου των εκπομπών, και χρησιμοποιείται επίσης στην δοκιμή και την ανάπτυξη νέων κινητήρων αυτοκινήτων.
- Αεροδιαστημική βιομηχανία: Στον αεροδιαστημικό τομέα, τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για τη μέτρηση της θερμοκρασίας των κινητήρων αεροσκαφών, των κινητήρων πυραύλων και άλλων εξαρτημάτων υψηλής θερμοκρασίας.Αυτό είναι κρίσιμο για τη διασφάλιση της ασφάλειας και της αξιοπιστίας των αεροδιαστημικών οχημάτων κατά τη διάρκεια της πτήσης..
- Βιομηχανία τροφίμων: Στην βιομηχανία μεταποίησης τροφίμων, τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για τη μέτρηση της θερμοκρασίας των φούρνων, των εξοπλισμού αποστείρωσης,και λοιπούς εξοπλισμούς επεξεργασίας για τη διασφάλιση της ασφάλειας και της ποιότητας της επεξεργασίας τροφίμων.
- Εργαστηριακή και επιστημονική έρευνα: Τα καλώδια θερμοσύνδεσης χρησιμοποιούνται ευρέως σε εργαστήρια και επιστημονικά ερευνητικά ιδρύματα για τη μέτρηση της θερμοκρασίας σε διάφορα πειράματα και ερευνητικά έργα.Χημικά πειράματα, και βιολογικής έρευνας, τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για τη μέτρηση της θερμοκρασίας των δειγμάτων και των συστημάτων αντίδρασης.
- Συστήματα HVAC: Στα συστήματα θέρμανσης, εξαερισμού και κλιματισμού, τα καλώδια θερμοσύνδεσης χρησιμοποιούνται για τη μέτρηση της θερμοκρασίας του αέρα, του νερούκαι άλλα μέσα για τον έλεγχο της λειτουργίας του συστήματος και τη διασφάλιση της άνεσης του εσωτερικού περιβάλλοντος.
Τα καλώδια είναι επίσης διαθέσιμα σε διαφορετικές διαμορφώσεις, συμπεριλαμβανομένων των γειωμένων, των μη γειωμένων και των εκτεθειμένων συνδέσεων, ώστε να ταιριάζουν με τις ειδικές απαιτήσεις εφαρμογής.Οι γειωμένες συνδέσεις παρέχουν ταχύτερους χρόνους απόκρισης αλλά είναι πιο ευαίσθητες στον ηλεκτρικό θόρυβοΟι εκτεθειμένες διασταυρώσεις χρησιμοποιούνται όταν απαιτείται ο ταχύτερος χρόνος απόκρισης, αλλά είναι πιο ευάλωτες σε ζημιές.
Συνολικά, τα καλώδια θερμοσύνδεσης τύπου Κ αποτελούν κρίσιμο συστατικό στα συστήματα μέτρησης θερμοκρασίας, παρέχοντας αντοχή, ακρίβεια και ευελιξία σε ένα ευρύ φάσμα εφαρμογών.
Γενικά ερωτήματα:
Ε: Ποιο είναι το εμπορικό όνομα αυτού του καλωδίου θερμοσύνδεσης;
Η εμπορική ονομασία αυτού του καλωδίου θερμοσύνδεσης είναι Tankii.
Ε: Ποιοι είναι οι διαφορετικοί αριθμοί μοντέλων που διατίθενται για αυτό το καλώδιο θερμοσύνδεσης;
Α: Οι διαφορετικοί αριθμοί μοντέλων που διατίθενται για αυτό το καλώδιο θερμοσύνδεσης είναι KX/KC, JX, EX, TX, NX, SC
Ε: Πού κατασκευάζεται αυτό το καλώδιο θερμοσύνδεσης;
Α: Αυτό το καλώδιο θερμοσύνδεσης κατασκευάζεται στην Κίνα.
Ε: Ποιες είναι οι περιοχές θερμοκρασίας που υποστηρίζονται από αυτό το καλώδιο θερμοσύνδεσης;
Α: Τα εύρη θερμοκρασίας που υποστηρίζονται από αυτό το καλώδιο θερμοσύνδεσης ποικίλλουν ανάλογα με τον αριθμό μοντέλου.
Ε: Είναι κατάλληλο αυτό το καλώδιο θερμοσύνδεσης για χρήση σε σκληρά βιομηχανικά περιβάλλοντα;
Α: Ναι, αυτό το καλώδιο θερμοσύνδεσης έχει σχεδιαστεί για να είναι ανθεκτικό και αξιόπιστο σε σκληρά βιομηχανικά περιβάλλοντα.
