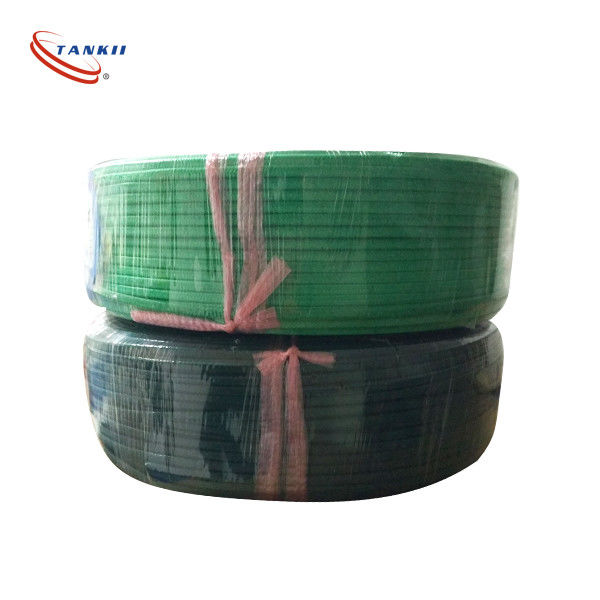

Καλώδιο θερμοστοιχείου τύπου KTNS 2 πυρήνων PTFE μονωτής Θωρακισμένη γραμμή Καλώδιο αντιστάθμισης μέτρησης υψηλής θερμοκρασίας

Τύπος K T N S Τερμοσύρμα 2 πυρήνων PTFE μονωτήρα Προστατευμένη γραμμή υψηλής θερμοκρασίας μετρητής αντισταθμιστικού καλωδίου

Περιγραφή του προϊόντος:

Η λειτουργία των καλωδίων αντιστάθμισης των θερμοσύνδεσμων είναι να επεκτείνουν το θερμοηλεκτρικό ηλεκτρόδιο, δηλαδήγια να μετακινήσετε το κρύο άκρο του θερμοσύνδεσμου και να το συνδέσετε με το όργανο απεικόνισης για να σχηματίσετε ένα σύστημα μέτρησης θερμοκρασίας.

Παρακάτω παρατίθενται τα βασικά χαρακτηριστικά του και τα κριτήρια επιλογής:

Βασικά χαρακτηριστικά και εφαρμογές:

1.Μεταφορά σήματος: Μεταδίδει με ακρίβεια το σήμα θερμοηλεκτρικού δυναμικού επιπέδου millivolt που παράγεται από το θερμοσύστημα στο σημείο μέτρησης.

2.Επέκταση και αντιστάθμιση: Αντικαθιστά ακριβά καλώδια θερμοσύνδεσης τύπου K (θετικό ηλεκτρόδιο: νικέλιο-χρώμιο, αρνητικό ηλεκτρόδιο: νικέλιο-πυρίτιο) για τοποθέτηση μεγάλων αποστάσεων,και επεκτείνει την "ψυχρή διασύνδεση" του θερμοσύνδεσμου (διασύνδεση αναφοράς) από το πεδίο υψηλής θερμοκρασίας στο δωμάτιο ελέγχου σταθερής θερμοκρασίας, επιτρέποντας την ακριβή αντιστάθμιση των ψυχρών συνδέσεων στα όργανα.

3. Κόστος-αποτελεσματικότητα: Χρησιμοποιεί φθηνά σύρμα από κράμα που ταιριάζει με τα θερμοηλεκτρικά χαρακτηριστικά του θερμοσύνδεσμου, μειώνοντας σημαντικά το κόστος καλωδίωσης.

Καλώδια επέκτασης έναντι καλωδίων αντιστάθμισης:

Καλώδια επέκτασης: Το κράμα αγωγού είναι ακριβώς το ίδιο με το αντίστοιχο θερμοσύνδεσμο (π.χ. KX), διατηρώντας υψηλή ακρίβεια σε ευρύτερο εύρος θερμοκρασιών (π.χ. -40 °C έως 200 °C),Αλλά με υψηλότερο κόστος..

Συμπληρωματικά καλώδια: Το κράμα αγωγού διαφέρει από το θερμοσύνδεσμο, αλλά έχει παρόμοιες θερμοηλεκτρικές ιδιότητες (π.χ. KCA/KCB), εξασφαλίζοντας την ακρίβεια μόνο σε περιορισμένο εύρος θερμοκρασίας (π.χ..(g., 0-100°C), και με χαμηλότερο κόστος.

Γενική Ορολογία: Σε πρακτικές εφαρμογές, το "καλώδιο επέκτασης" χρησιμοποιείται συχνά ως γενικός όρος και για τα δύο.

Για τις περισσότερες βιομηχανικές εφαρμογές, επαρκούν τα καλώδια αντιστάθμισης.

Υλικά αγωγών:

Τα καλώδια θερμοσύνδεσης υπάρχουν σε διάφορες παραλλαγές, που διακρίνονται κυρίως από τα υλικά μόνωσης και την κατασκευή τους για να ταιριάζουν σε διαφορετικές περιβαλλοντικές συνθήκες και εφαρμογές.

Εδώ είναι οι κύριοι τύποι:

1. Μόνωση από PVC: Κατάλληλο για εφαρμογές γενικής χρήσης με μέτρια εύρη θερμοκρασίας.
2. Απομονωμένα από υαλοειδή: Χρησιμοποιείται για εφαρμογές υψηλότερης θερμοκρασίας, προσφέροντας καλύτερη αντοχή στη θερμότητα.
3. Μόνωση από PTFE: Ιδανικό για εφαρμογές που απαιτούν χημική αντοχή και ευελιξία σε χαμηλές έως μέτριες θερμοκρασίες.
4. Απομονωμένα από σιλικόνη: Παρέχει καλή ευελιξία και αντοχή στη θερμότητα, συχνά χρησιμοποιείται σε περιβάλλοντα υψηλών θερμοκρασιών.
5. Απομονωμένο από ορυκτά (MI): Διαθέτει μεταλλική κάλυψη με μόνωση με οξείδιο του μαγνησίου, κατάλληλη για υψηλές θερμοκρασίες, σκληρά περιβάλλοντα και όπου απαιτείται μηχανική προστασία.

Κάθε τύπος επιλέγεται με βάση συγκεκριμένες λειτουργικές απαιτήσεις, όπως το εύρος θερμοκρασίας, η έκθεση σε χημικές ουσίες και η μηχανική αντοχή.

Τεχνικές παραμέτρους:

Γενικά ερωτήματα:

Ε: Ποιο είναι το εμπορικό όνομα αυτού του καλωδίου θερμοσύνδεσης;

Η εμπορική ονομασία αυτού του καλωδίου θερμοσύνδεσης είναι Tankii.

Ε: Ποιοι είναι οι διαφορετικοί αριθμοί μοντέλων που διατίθενται για αυτό το καλώδιο θερμοσύνδεσης;

Α: Οι διαφορετικοί αριθμοί μοντέλων που διατίθενται για αυτό το καλώδιο θερμοσύνδεσης είναι KX/KC, JX, EX, TX, NX, SC

Ε: Πού κατασκευάζεται αυτό το καλώδιο θερμοσύνδεσης;

Α: Αυτό το καλώδιο θερμοσύνδεσης κατασκευάζεται στην Κίνα.

Ε: Ποιες είναι οι περιοχές θερμοκρασίας που υποστηρίζονται από αυτό το καλώδιο θερμοσύνδεσης;

Α: Τα εύρη θερμοκρασίας που υποστηρίζονται από αυτό το καλώδιο θερμοσύνδεσης ποικίλλουν ανάλογα με τον αριθμό μοντέλου.

Ε: Είναι κατάλληλο αυτό το καλώδιο θερμοσύνδεσης για χρήση σε σκληρά βιομηχανικά περιβάλλοντα;

Α: Ναι, αυτό το καλώδιο θερμοσύνδεσης έχει σχεδιαστεί για να είναι ανθεκτικό και αξιόπιστο σε σκληρά βιομηχανικά περιβάλλοντα.
