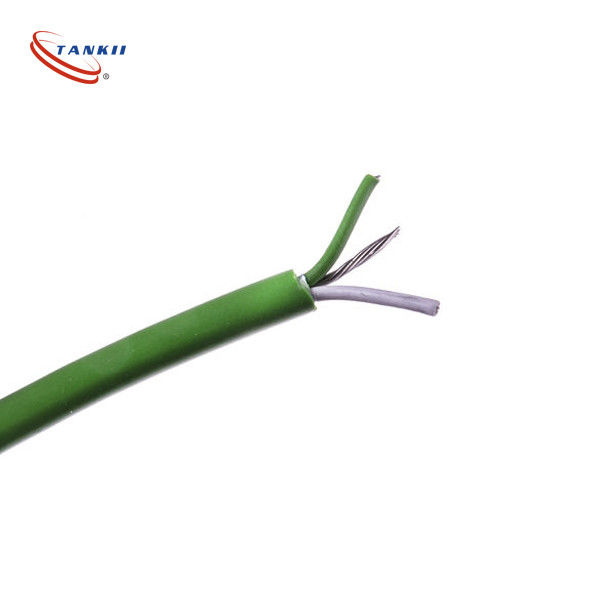

1 ζεύγος 2 ζεύγη 3 ζεύγη Καλώδιο επέκτασης τύπου Κ λευκό και πράσινο πρότυπο IEC κλάση 1 που χρησιμοποιείται για θερμοηλεκτρικό σταθμό

1 ζεύγος 2 ζεύγη 3 ζεύγη Καλώδιο επέκτασης τύπου Κ λευκό και πράσινο πρότυπο IEC κλάση 1 που χρησιμοποιείται για θερμοηλεκτρικό σταθμό

Περιγραφή προϊόντος:

Βασική εφαρμογή καλωδίου επέκτασης θερμοστοιχείου (καλωδίου αντιστάθμισης)
Με μία πρόταση: Μεταφέρετε το ψυχρό άκρο του θερμοστοιχείου από τον εξοπλισμό υψηλής θερμοκρασίας σε μια θέση με σταθερή θερμοκρασία και κατάλληλη για όργανα μέτρησης θερμοκρασίας, διασφαλίζοντας ακριβή μέτρηση θερμοκρασίας και χωρίς επιπλέον σφάλματα θερμοδιαφοράς.
1, Κύρια λειτουργία
Επεκτείνετε το σήμα μέτρησης θερμοκρασίας και μετατοπίστε το ενεργό άκρο του θερμοστοιχείου ψυχρής σύνδεσης σε μια θέση υψηλής θερμοκρασίας. Η ψυχρή σύνδεση δεν πρέπει να τοποθετείται σε θέση με υψηλή θερμοκρασία/μεγάλες διακυμάνσεις θερμοκρασίας. Χρησιμοποιήστε καλώδια επέκτασης για να μεταφέρετε το ψυχρό άκρο στην περιοχή σταθερής θερμοκρασίας του δωματίου ελέγχου και του ντουλαπιού οργάνων σε μεγάλη απόσταση.
Αντισταθμίστε το θερμοηλεκτρικό δυναμικό, εξαλείψτε τα σφάλματα μέτρησης θερμοκρασίας, επεκτείνετε το υλικό του καλωδίου για να ταιριάζει με τα θερμοηλεκτρικά χαρακτηριστικά του αντίστοιχου θερμοστοιχείου. Εντός ενός ορισμένου εύρους θερμοκρασίας, μπορεί να επεκτείνει αποτελεσματικά το θερμοστοιχείο χωρίς να δημιουργεί επιπλέον παρασιτικό δυναμικό, διασφαλίζοντας ακριβείς ενδείξεις θερμοκρασίας.
Τα ειδικά πολύτιμα μέταλλα για θερμοστοιχεία εξοικονόμησης κόστους (πλατίνα-ρόδιο, νικέλιο-χρώμιο-πυρίτιο κ.λπ.) είναι πολύ ακριβά. Χρησιμοποιούνται κοντά καλώδια θερμοστοιχείου στο μπροστινό άκρο και φθηνά καλώδια επέκτασης για μεγάλες αποστάσεις στο πίσω μέρος, κάτι που εξοικονομεί πολλά χρήματα.
Αντιπαρεμβολικό, εύκολο στην καλωδίωση ειδικό καλώδιο αντιστάθμισης με μόνωση και θωράκιση, κατάλληλο για διάταξη γεφυρών και αγωγών σε εργοστάσια, αντιηλεκτρομαγνητικές παρεμβολές, σταθερή μετάδοση σήματος.
Προσαρμόστε την καλωδίωση του οργάνου για να οδηγήσετε τον επιτόπιο αισθητήρα υψηλής θερμοκρασίας στον μετρητή ελέγχου θερμοκρασίας, στον καταγραφέα και στην μονάδα θερμοκρασίας PLC με τυποποιημένο τρόπο, με ενιαία και τακτοποιημένη καλωδίωση.

Ακολουθούν τα βασικά χαρακτηριστικά και οι παράγοντες επιλογής του:

Βασικά Χαρακτηριστικά και Εφαρμογές:

1. Μετάδοση Σήματος: Μεταδίδει με ακρίβεια το σήμα θερμοηλεκτρικού δυναμικού επιπέδου millivolt που παράγεται από το θερμοστοιχείο στο σημείο μέτρησης.

2. Επέκταση και Αντιστάθμιση: Αντικαθιστά τα ακριβά καλώδια θερμοστοιχείου τύπου Κ (θετικός πόλος: νικέλιο-χρώμιο, αρνητικός πόλος: νικέλιο-πυρίτιο) για διάστρωση μεγάλης απόστασης και επεκτείνει την "ψυχρή σύνδεση" (σύνδεση αναφοράς) του θερμοστοιχείου από το πεδίο υψηλής θερμοκρασίας στην αίθουσα ελέγχου με σταθερή θερμοκρασία, επιτρέποντας ακριβή αντιστάθμιση ψυχρής σύνδεσης στα όργανα.

3. Οικονομική Αποτελεσματικότητα: Χρησιμοποιεί φθηνά κράματα καλωδίων που ταιριάζουν με τα θερμοηλεκτρικά χαρακτηριστικά του θερμοστοιχείου, μειώνοντας σημαντικά το κόστος καλωδίωσης.

Καλώδια Επέκτασης έναντι Καλωδίων Αντιστάθμισης:

Καλώδια Επέκτασης: Το κράμα του αγωγού είναι ακριβώς το ίδιο με το αντίστοιχο θερμοστοιχείο (π.χ., KX), διατηρώντας υψηλή ακρίβεια σε ευρύτερο εύρος θερμοκρασίας (π.χ., -40°C έως 200°C), αλλά με υψηλότερο κόστος.

Καλώδια Αντιστάθμισης: Το κράμα του αγωγού είναι διαφορετικό από το θερμοστοιχείο αλλά έχει αντίστοιχες θερμοηλεκτρικές ιδιότητες (π.χ., KCA/KCB), εγγυώμενη ακρίβεια μόνο εντός περιορισμένου εύρους θερμοκρασίας (π.χ., 0-100°C) και με χαμηλότερο κόστος.

Γενική Ορολογία: Στην πρακτική εφαρμογή, ο όρος "καλώδιο επέκτασης" χρησιμοποιείται συχνά ως γενικός όρος και για τα δύο.

Για τις περισσότερες βιομηχανικές εφαρμογές, τα καλώδια αντιστάθμισης είναι επαρκή.

Υλικά Αγωγών:

Τα καλώδια θερμοστοιχείου διατίθενται σε διάφορες παραλλαγές, που διακρίνονται κυρίως από τα υλικά μόνωσής τους και την κατασκευή τους για να ταιριάζουν σε διαφορετικές περιβαλλοντικές συνθήκες και εφαρμογές.

Ακολουθούν οι κύριοι τύποι:

1. Μόνωση PVC: Κατάλληλο για γενικές εφαρμογές με μέτρια εύρη θερμοκρασίας.
2. Μόνωση Fiberglass: Χρησιμοποιείται για εφαρμογές υψηλότερης θερμοκρασίας, προσφέροντας καλύτερη αντοχή στη θερμότητα.
3. Μόνωση PTFE : Ιδανικό για εφαρμογές που απαιτούν χημική αντοχή και ευελιξία σε χαμηλές έως μέτριες θερμοκρασίες.
4. Μόνωση Σιλικόνης: Παρέχει καλή ευελιξία και αντοχή στη θερμότητα, συχνά χρησιμοποιείται σε περιβάλλοντα υψηλής θερμοκρασίας.
5. Ορυκτή Μόνωση (MI): Διαθέτει μεταλλικό περίβλημα με μόνωση οξειδίου του μαγνησίου, κατάλληλο για υψηλές θερμοκρασίες, σκληρά περιβάλλοντα και όπου απαιτείται μηχανική προστασία.

Κάθε τύπος επιλέγεται με βάση συγκεκριμένες απαιτήσεις λειτουργίας, όπως το εύρος θερμοκρασίας, η χημική έκθεση και η μηχανική αντοχή.

Τεχνικές Παράμετροι:

Συχνές Ερωτήσεις:

Ε: Ποιο είναι το εμπορικό σήμα αυτού του Καλωδίου Θερμοστοιχείου;

Α: Το εμπορικό σήμα αυτού του Καλωδίου Θερμοστοιχείου είναι Tankii.

Ε: Ποιοι είναι οι διαφορετικοί αριθμοί μοντέλων που διατίθενται για αυτό το Καλώδιο Θερμοστοιχείου;

Α: Οι διαφορετικοί αριθμοί μοντέλων που διατίθενται για αυτό το Καλώδιο Θερμοστοιχείου είναι KX/KC, JX, EX, TX, NX, SC

Ε: Πού κατασκευάζεται αυτό το Καλώδιο Θερμοστοιχείου;

Α: Αυτό το Καλώδιο Θερμοστοιχείου κατασκευάζεται στην Κίνα.

Ε: Ποια είναι τα εύρη θερμοκρασίας που υποστηρίζονται από αυτό το Καλώδιο Θερμοστοιχείου;

Α: Τα εύρη θερμοκρασίας που υποστηρίζονται από αυτό το Καλώδιο Θερμοστοιχείου ποικίλλουν ανάλογα με τον αριθμό μοντέλου. Ανατρέξτε στις προδιαγραφές του προϊόντος για περισσότερες πληροφορίες.

Ε: Είναι αυτό το Καλώδιο Θερμοστοιχείου κατάλληλο για χρήση σε σκληρά βιομηχανικά περιβάλλοντα;

Α: Ναι, αυτό το Καλώδιο Θερμοστοιχείου έχει σχεδιαστεί για να είναι ανθεκτικό και αξιόπιστο σε σκληρά βιομηχανικά περιβάλλοντα.
