Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ Σαγγάη
Μάρκα: tankii
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Telcon 200
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50kg
Τιμή: USD + 32 + KG
Συσκευασία λεπτομέρειες: Ξύλινη κασετίνα
Χρόνος παράδοσης: 10-15day
Όροι πληρωμής: L/C, D/A, T/T, D/P
Δυνατότητα προσφοράς: 50 + τόνος + μήνας
Χρήση: |
Τμήματα ελέγχου θερμοκρασίας |
Πυκνότητα: |
7.7 |
Κυρτότητα θερμοκρασίας: |
39.0±5% |
Χαρακτηριστικά: |
Υψηλή ευαίσθητη, υψηλή αντίσταση, μέση θερμοκρασία |
Ειδική αντίσταση: |
1.12 |
Από κάμπτοντας: |
20.5 |
Συστήστε την υψηλότερη θερμοκρασία χρήσης: |
260 βαθμός εκατοντάβαθμος |
Υψηλή και χαμηλή σύνθεση κραμάτων επέκτασης: |
Mn75Ni15Cu10/Ni36 |
Χρήση: |
Τμήματα ελέγχου θερμοκρασίας |
Πυκνότητα: |
7.7 |
Κυρτότητα θερμοκρασίας: |
39.0±5% |
Χαρακτηριστικά: |
Υψηλή ευαίσθητη, υψηλή αντίσταση, μέση θερμοκρασία |
Ειδική αντίσταση: |
1.12 |
Από κάμπτοντας: |
20.5 |
Συστήστε την υψηλότερη θερμοκρασία χρήσης: |
260 βαθμός εκατοντάβαθμος |
Υψηλή και χαμηλή σύνθεση κραμάτων επέκτασης: |
Mn75Ni15Cu10/Ni36 |

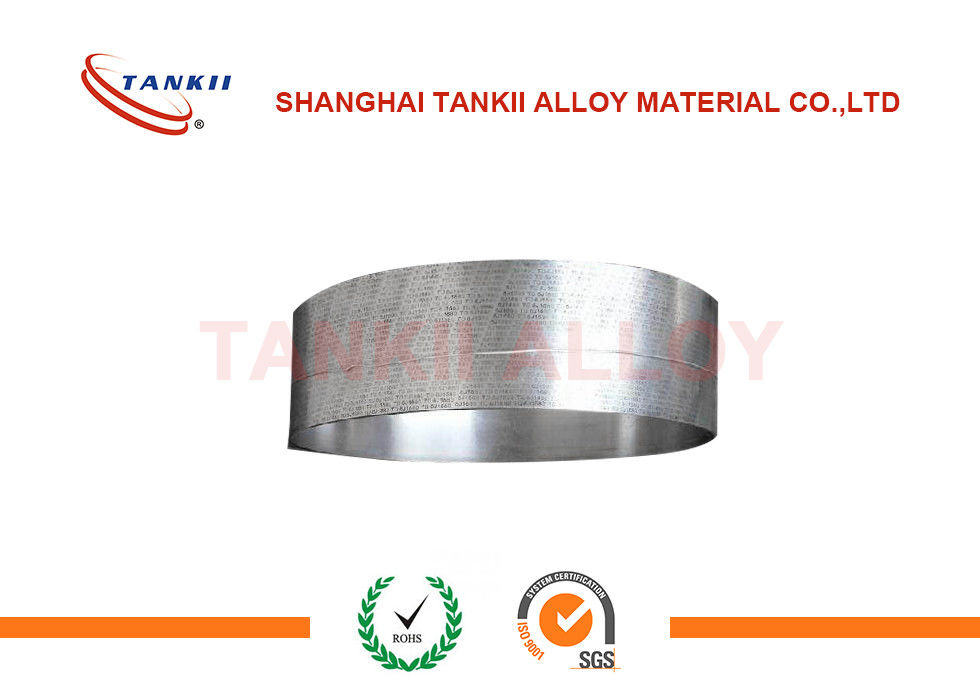

Θερμικά στοιχεία ελέγχου με το διμεταλλικό ΚΡΆΜΑ 5J20110 Kanthal 1200 λουρίδων TANKII
TANKII κράμα-5J20110 (διμεταλλική λουρίδα)
(Κοινό όνομα: Truflex P675R, Telcon200, Kanthal 1200)
Η διμεταλλική λουρίδα χρησιμοποιείται για να μετατρέψει μια αλλαγή θερμοκρασίας στη μηχανική μετατόπιση. Η λουρίδα αποτελείται από δύο λουρίδες των διαφορετικών μετάλλων που επεκτείνονται στα διαφορετικά ποσοστά καθώς θερμαίνονται, συνήθως το χάλυβα και το χαλκό, ή σε ορισμένες περιπτώσεις το χάλυβα και τον ορείχαλκο. Οι λουρίδες ενώνονται μαζί σε όλο το μήκος τους με το κάρφωμα, τη συγκόλληση ή την ένωση. Οι διαφορετικές επεκτάσεις αναγκάζουν την επίπεδη λουρίδα για να κάμψουν έναν τρόπο εάν θερμαίνεται, και στην αντίθετη κατεύθυνση εάν δροσίζεται κάτω από την αρχική θερμοκρασία της. Το μέταλλο με τον υψηλότερο συντελεστή της θερμικής επέκτασης είναι στην εξωτερική πλευρά της καμπύλης όταν θερμαίνεται η λουρίδα και στην εσωτερική πλευρά όταν δροσισμένος
Η λοξά μετατόπιση της λουρίδας είναι πολύ μεγαλύτερη από τη μικρή κατά μήκος επέκταση σε καθένα των δύο μετάλλων. Αυτή η επίδραση χρησιμοποιείται σε μια σειρά των μηχανικών και ηλεκτρικών συσκευών. Σε μερικές εφαρμογές η διμεταλλική λουρίδα χρησιμοποιείται στην επίπεδη μορφή. Σε άλλοι, είναι τυλιγμένο σε μια σπείρα για την πυκνότητα. Το μεγαλύτερο μήκος της κουλουριασμένης έκδοσης δίνει τη βελτιωμένη ευαισθησία.
Χημική σύνθεση (%)
Βαθμός | Γ | Si | ΜΝ | Π | S | Νι | Χρώμιο | $cu | Φε |
Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
Βαθμός | Γ | Si | ΜΝ | Π | S | Νι | Χρώμιο | $cu | Φε |
Mn75Ni15Cu10 | ≤0.05 | ≤0.5 | Bal. | ≤0.02 | ≤0.02 | 14~16 | - | 9~11 | ≤0.8 |
Σύνθεση
Βαθμός | 5J20110 |
Υψηλό στρώμα επέκτασης | Mn75Ni15Cu10 |
Χαμηλό στρώμα επέκτασης | Ni36 |
Χαρακτηριστικές σωματικές ιδιότητες
Πυκνότητα (g/cm3) | 7.7 |
Ηλεκτρική ειδική αντίσταση σε 20ºC (OMmm2/m) | 1.13 ±5% |
Θερμική αγωγιμότητα, λ/W (m*ºC) | 6 |
Ελαστικός συντελεστής, ε Gpa | 113~142 |
Κάμπτοντας Κ/10-6 ºC-1 (20~135ºC) | 20.8 |
Κάμπτοντας ποσοστό φ (20~130ºC) 10-6ºC-1 θερμοκρασίας | 39.0%±5% |
Επιτρεπόμενη θερμοκρασία (ºC) | -70~ 200 |
Γραμμική θερμοκρασία (ºC) | -20~ 150 |
Εφαρμογή: Το υλικό είναι κυρίως στις συσκευές και την ενοργάνωση αυτόματου ελέγχου (π.χ.: τα θερμόμετρα εξάτμισης, οι θερμοστάτες, οι ρυθμιστές τάσης, ο ηλεκτρονόμος θερμοκρασίας, η αυτόματη μετατροπή προστασίας, οι μετρητές διαφραγμάτων, κ.λπ.) κάνουν τον έλεγχο θερμοκρασίας, την αποζημίωση θερμοκρασίας, το τρέχον όριο, το δείκτη θερμοκρασίας και άλλα heat-sensitive συστατικά.
Χαρακτηριστικό γνώρισμα: Τα βασικά χαρακτηριστικά της θερμοστάτη διμεταλλικά κάμπτουν την παραμόρφωση με τις αλλαγές θερμοκρασίας, με συνέπεια μια ορισμένη στιγμή.
Ο συντελεστής επέκτασης διμεταλλικών λουρίδων θερμοστατών είναι διαφορετικός από τα δύο ή περισσότερα στρώματα του μετάλλου ή το κράμα κατά μήκος της ολόκληρης επιφάνειας επαφών που συνδέεται σταθερά, έχοντας μια θερμοκρασία-εξαρτώμενη αλλαγή μορφής εμφανίζεται thermosensitive λειτουργικά σύνθετα. Όπου ο υψηλότερος συντελεστής επέκτασης του ενεργού στρώματος είναι ένα στρώμα αποκαλούμενο ένας χαμηλός συντελεστής της επέκτασης του στρώματος ονομάζεται το ενεργητικό στρώμα.
Ύφος του ανεφοδιασμού
Όνομα κραμάτων | Τύπος | Διάσταση | ||
OhmAlloy-5J20110 | Λουρίδα | W= 5~120mm | T= 0.1mm |
