Λεπτομέρειες:
|
Εφαρμογή: | Θέρμανση | Αντίσταση: | Απαιτημένος |
---|---|---|---|
χαρακτηριστικό γνώρισμα: | Κατ' ευθείαν | Εμφάνιση: | Φωτεινός |
Κράμα: | Βασισμένο στο νικέλιο κράμα | ||
Κυριώτερο σημείο: | nichrome καλώδιο,nichrome καλώδιο αντίστασης |

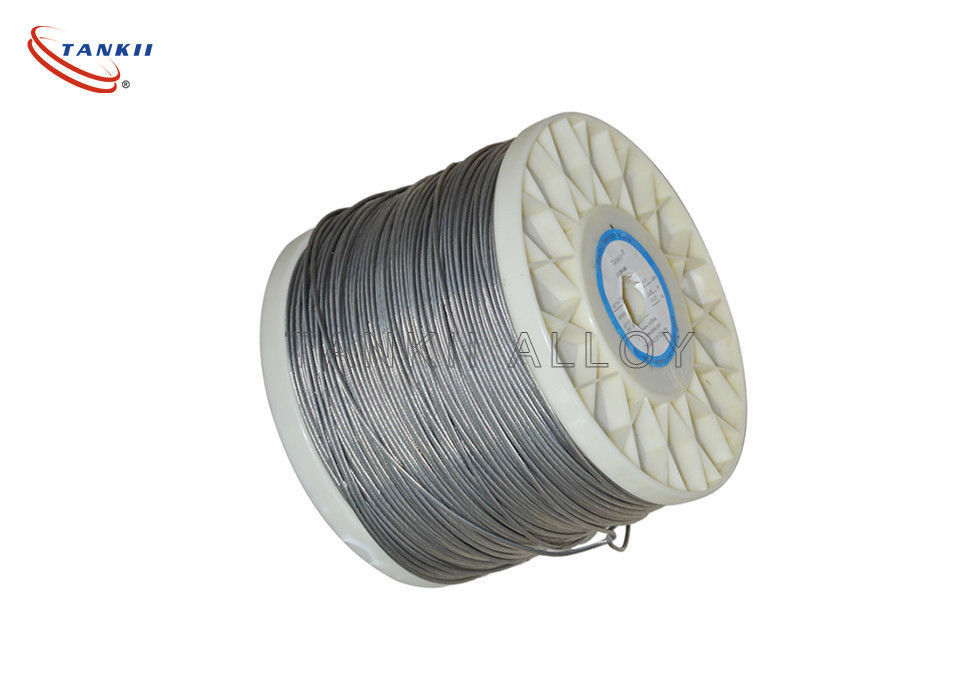

19 σκέλη Resistohm 80 προσαραγμένο αντίσταση καλώδιο θέρμανσης καλωδίων
1. Στρατηγός Descrption
Το Nichrome (NiCr, νικέλιο-χρώμιο, χρώμιο-νικέλιο, κ.λπ.) είναι οποιοδήποτε από τα διάφορα κράματα του νικελίου, του χρωμίου, και συχνά του σιδήρου (και ενδεχομένως άλλων στοιχείων). Η πιό κοινή χρήση είναι ως καλώδιο αντίστασης, αν και χρησιμοποιούνται επίσης σε κάποιο dentalrestoration (γαρνιτούρες) και σε μερικές άλλες εφαρμογές.
Το καλώδιο Nichrome μπορεί να χρησιμοποιηθεί ως εναλλακτική λύση του καλωδίου λευκόχρυσου για τη δοκιμή φλογών με το χρωματισμό του μη-φωτεινού μέρους μιας φλόγας για να ανιχνεύσει τα κατιόντα όπως το νάτριο, το κάλιο, ο χαλκός, το ασβέστιο, κ.λπ.
Η τιμή κραμάτων ελέγχεται από την ακριβότερη περιεκτικότητα σε νικέλιο. Η τιμολόγηση διανομέων αναπροσαρμόζεται χαρακτηριστικά στη τιμή αγοράς για το νικέλιο. Το καλώδιο Nichrome χρησιμοποιείται συνήθως σε κεραμικό ως εσωτερική δομή υποστήριξης για να βοηθήσει μερικά στοιχεία των γλυπτών αργίλου να κρατήσουν τη μορφή τους ενώ είναι ακόμα μαλακά. Το καλώδιο Nichrome χρησιμοποιείται για τη δυνατότητά του να αντισταθεί τις υψηλές θερμοκρασίες που εμφανίζονται όταν βάζεται φωτιά η εργασία αργίλου σε ένα klin.
Τα πιό μεμονωμένα σκέλη καλωδίων σε μια δέσμη καλωδίων, ο πιό εύκαμπτος, συστροφή-ανθεκτικός, σπάσιμο-ανθεκτικός, και ισχυρότερος το καλώδιο γίνονται. Εντούτοις, περισσότερα σκέλη αυξάνουν την πολυπλοκότητα και το κόστος παραγωγής.
Άλλοι τομείς της χρήσης περιλαμβάνουν τη μοτοσικλέτα καλύπτουν, σε ορισμένες περιοχές στις μικροβιολογικές συσκευές εργαστηρίων, ως στοιχείο θέρμανσης των πλαστικών εξωθητών από την τρισδιάστατη κοινότητα εκτύπωσης RepRap, στο μηχανισμό επέκτασης ηλιακών πλαισίων του διαστημικού σκάφους lightsail-α, και ως σπείρες θέρμανσης των ηλεκτρικών cigarretes.
Προσαραγμένο καλώδιο
Για γεωμετρικούς λόγους, ο χαμηλότερος αριθμός σκελών που βλέπουν συνήθως είναι 7: ένας στη μέση, με 6 που περιβάλλουν το σε στενή επαφή. Το επόμενο επίπεδο είναι επάνω 19, το οποίο είναι ένα άλλο στρώμα 12 σκελών πάνω από τα 7. Μετά από αυτόν ο αριθμός ποικίλλει, αλλά 37 και 49 είναι κοινά, κατόπιν στη σειρά 70 έως 100 (ο αριθμός δεν είναι πλέον ακριβής). Ακόμα οι μεγαλύτεροι αριθμοί από αυτός βρίσκονται χαρακτηριστικά μόνο στα πολύ μεγάλα καλώδια.
Για την εφαρμογή όπου οι κινήσεις καλωδίων, 19 είναι οι χαμηλότερες που πρέπει να χρησιμοποιηθούν (7 πρέπει μόνο να χρησιμοποιηθούν στις εφαρμογές όπου το καλώδιο τοποθετείται και έπειτα δεν κινείται), και 49 είναι πολύ καλύτερα. Για τις εφαρμογές με σταθερά την επαναλαμβανόμενη μετακίνηση, όπως τα ρομπότ συνελεύσεων και τα καλώδια ακουστικών, 70 έως 100 είναι υποχρεωτικά.
Για τις εφαρμογές που χρειάζονται την ακόμα περισσότερη ευελιξία, τα ακόμα περισσότερα σκέλη χρησιμοποιούνται (τα καλώδια συγκόλλησης είναι το συνηθισμένο παράδειγμα, αλλά και οποιαδήποτε εφαρμογή που πρέπει να κινήσει το καλώδιο στις σφιχτές περιοχές). Ένα παράδειγμα είναι ένα καλώδιο 2/0 που γίνεται από 5.292 σκέλη του καλωδίου μετρητών #36. Τα σκέλη οργανώνονται με πρώτα να δημιουργήσουν μια δέσμη 7 σκελών. Κατόπιν 7 αυτών των δεσμών τίθενται μαζί στις έξοχες δέσμες. Τελικά 108 έξοχες δέσμες χρησιμοποιούνται για να κάνουν το τελικό καλώδιο. Κάθε ομάδα καλωδίων τυλίγεται σε έναν έλικα έτσι ώστε όταν λυγίζεται το καλώδιο, το μέρος μιας δέσμης που είναι τεντωμένες κινήσεις γύρω από τον έλικα σε ένα μέρος που συμπιέζεται για να επιτρέψει στο καλώδιο για να έχει τη λιγότερη πίεση.
Άλλοι τομείς της χρήσης περιλαμβάνουν τη μοτοσικλέτα καλύπτουν, σε ορισμένες περιοχές στις μικροβιολογικές συσκευές εργαστηρίων, ως στοιχείο θέρμανσης των πλαστικών εξωθητών από την τρισδιάστατη κοινότητα εκτύπωσης RepRap, στο μηχανισμό επέκτασης ηλιακών πλαισίων του διαστημικού σκάφους lightsail-α, και ως σπείρες θέρμανσης των ηλεκτρικών cigarretes.
Μετρητής καλωδίων (B&S αριθ. /AWG) |
Εξωτερική διάμετρος του έλικα (ίντσες) [3] | |||||||||||
3 ⁄4 | 5 ⁄8 | 1 ⁄2 | 3 ⁄8 | 1 ⁄4 | 7 ⁄32 | 3 ⁄16 | 5 ⁄32 | 1 ⁄8 | 3 ⁄32 | 1 ⁄16 | 1 ⁄32 | |
14 | 0,446 | 0,365 | 0,283 | 0,202 | 0,121 | 0,101 | ||||||
15 | 0,638 | 0,523 | 0,408 | 0,293 | 0,178 | 0,148 | 0,120 | |||||
16 | 0,895 | 0,735 | 0,575 | 0,415 | 0,255 | 0,215 | 0,175 | 0,135 | ||||
17 | 1.32 | 1.08 | 0,851 | 0,617 | 0,383 | 0,325 | 0,266 | 0,208 | 0,150 | |||
18 | 1.89 | 1.56 | 1.22 | 0,891 | 0,559 | 0,475 | 0,392 | 0,309 | 0,226 | |||
19 | 2.60 | 2.14 | 1.69 | 1.23 | 0,779 | 0,665 | 0,551 | 0,438 | 0,324 | |||
20 | 3.72 | 3.07 | 2.42 | 1.78 | 1.13 | 0,967 | 0,805 | 0,644 | 0,482 | |||
21 | 4.53 | 3.58 | 2.63 | 1.68 | 1.45 | 1.21 | 0,971 | 0,733 | 0,496 | |||
22 | 4.98 | 3.67 | 2.36 | 2.03 | 1.70 | 1.37 | 1.05 | .719 | ||||
23 | 7.02 | 5.18 | 3.34 | 2.88 | 2.42 | 1.96 | 1.51 | 1.05 | ||||
23 | 7.02 | 5.18 | 3.34 | 2.88 | 2.42 | 1.96 | 1.51 | 1.05 | ||||
24 | 4.69 | 4.05 | 3.41 | 2.78 | 2.14 | 1.60 | 0,865 | |||||
25 | 6.87 | 5.94 | 5.02 | 4.10 | 3.17 | 2.25 | 1.32 |
Απόδοση ονοματολογίας κραμάτων | Cr20Ni80 | Cr30Ni70 | Cr15Ni60 | Cr20Ni35 | Cr20Ni30 | |
Κύρια χημική σύνθεση | Νι | Υπόλοιπο | Υπόλοιπο | 55.0-61.0 | 34.0-37.0 | 30.0-34.0 |
Χρώμιο | 20.0-23.0 | 28.0-31.0 | 15.0-18.0 | 18.0-21.0 | 18.0-21.0 | |
Φε | ≤1.0 | ≤1.0 | Υπόλοιπο | Υπόλοιπο | Υπόλοιπο | |
Μέγιστα συνεχή temp υπηρεσιών. από το στοιχείο (ºC) | 1200 | 1250 | 1150 | 1100 | 1100 | |
Ειδική αντίσταση σε 20ºC (μΩ·μ) | 1.09 | 1.18 | 1.12 | 1.0 | 1.04 | |
Πυκνότητα (g/cm3) | 8.40 | 8.10 | 8.20 | 7.90 | 7.90 |
