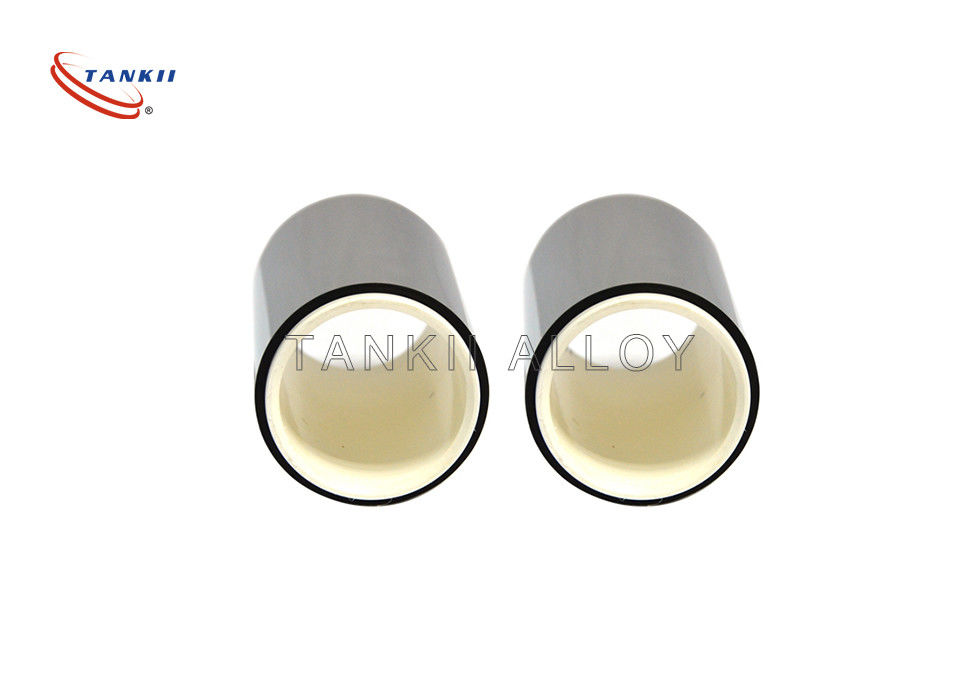

σταθερές φύλλο αλουμινίου/λουρίδα/ταινία αντίστασης 6J22 Evanohm για την εφαρμογή μετρητών πίεσης

σταθερή ταινία λουρίδων φύλλων αλουμινίου αντίστασης 6J22 Evanohm για την εφαρμογή μετρητών πίεσης

Το Nichrome, ένα non-magnetic 80/20 κράμα του νικελίου και χρώμιο, είναι το πιό κοινό καλώδιο αντίστασης για λόγους θέρμανσης επειδή έχει μια υψηλές ειδική αντίσταση και μια αντίσταση στην οξείδωση στις υψηλές θερμοκρασίες. Όταν χρησιμοποιείται ως στοιχείο θέρμανσης, το καλώδιο αντίστασης τυλίγεται συνήθως στις σπείρες. Μια δυσκολία σε χρησιμοποίηση nichrome του καλωδίου είναι ότι η κοινή κασσίτερος-βασισμένη στο ηλεκτρική ύλη συγκολλήσεως δεν θα συνδέσει με την, έτσι οι συνδέσεις στη ηλεκτρική δύναμη πρέπει να γίνουν χρησιμοποιώντας άλλες μεθόδους όπως crimp οι συνδετήρες ή τα τερματικά βιδών.

Kanthal (κράμα 875/815), μια οικογένεια των κραμάτων σίδηρος-χρώμιο-αλουμινίου (FeCrAl) που χρησιμοποιούνται σε ένα ευρύ φάσμα των υψηλής θερμοκρασίας εφαρμογών.

Το Constantan [Cu55Ni45] έχει έναν συντελεστή χαμηλής θερμοκρασίας της ειδικής αντίστασης και δεδομένου ότι ένα κράμα χαλκού, είναι εύκολα συγκολλημένο. Άλλα κράματα σταθερός-αντίστασης περιλαμβάνουν τη μαγγανίνη [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] και Evanohm.

Η οικογένεια Evanohm των κραμάτων νικέλιο-χρωμίου [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], έχει την υψηλή αντίσταση, συντελεστής χαμηλής θερμοκρασίας της αντίστασης, χαμηλή ηλεκτρεγερτική δύναμη (δυνατότητα Galvani) όταν σε επαφή με το χαλκό, η υψηλή εκτατή δύναμη, και είναι επίσης πολύ σταθερή σε σχέση με τη θερμική επεξεργασία.

Το Balco [Ni70Fe30] και τα παρόμοια κράματα έχουν πολύ υψηλός, αλλά πιό γραμμικός, συντελεστής θερμοκρασίας της ειδικής αντίστασης, που καθιστά τους κατάλληλους για τα στοιχεία.

Πολλά στοιχεία και κράματα έχουν χρησιμοποιηθεί ως καλώδιο αντίστασης για ειδικούς λόγους. Ο πίνακας κάτω από τους καταλόγους η ειδική αντίσταση μερικών κοινών υλικών. Η ειδική αντίσταση του άμορφου άνθρακα έχει πραγματικά μια σειρά 3,8 - 4,1 × 10−6 Ω μ.

Ένας μετρητής πίεσης (επίσης συλλαβισμένο διαμέτρημα πίεσης) είναι μια συσκευή που χρησιμοποιείται για να μετρήσει την πίεση σε ένα αντικείμενο. Από το Edward Ε. Simmons και το Άρθουρ Γ. Ruge το 1938, ο πιό κοινός τύπος μετρητή πίεσης αποτελείται από μια εύκαμπτη υποστήριξη μόνωσης που υποστηρίζει ένα μεταλλικό σχέδιο φύλλων αλουμινίου. Ο μετρητής συνδέεται με το αντικείμενο από μια κατάλληλη κόλλα, όπως το cyanoacrylate. Δεδομένου ότι το αντικείμενο είναι παραμορφωμένο, το φύλλο αλουμινίου είναι παραμορφωμένο, προκαλώντας την ηλεκτρική αντίστασή του στην αλλαγή. Αυτή η αλλαγή αντίστασης, που μετριέται συνήθως χρησιμοποιώντας μια γέφυρα Wheatstone, αφορά την πίεση από την ποσότητα γνωστή ως παράγοντας μετρητών.

Πρακτική μετρητών πίεσης:

Μια τάση διέγερσης εφαρμόζεται για να εισαγάγει τους μολύβδους του δικτύου μετρητών, και μια ανάγνωση τάσης λαμβάνεται από τους μολύβδους παραγωγής. Οι χαρακτηριστικές τάσεις εισαγωγής είναι 5 Β ή 12 Β και οι χαρακτηριστικές αναγνώσεις παραγωγής είναι στα millivolts.

Οι μετρητές πίεσης φύλλων αλουμινίου χρησιμοποιούνται σε πολλές περιπτώσεις. Οι διαφορετικές εφαρμογές τοποθετούν τις διαφορετικές απαιτήσεις στο μετρητή. Στις περισσότερες περιπτώσεις ο προσανατολισμός του μετρητή πίεσης είναι σημαντικός.

Οι μετρητές που συνδέονται με ένα κύτταρο φορτίων θα αναμένονταν κανονικά για να παραμείνουν σταθεροί για μία περίοδο των ετών, εάν όχι των δεκαετιών ενώ εκείνοι που χρησιμοποιούνται για να μετρήσουν την απάντηση σε ένα δυναμικό πείραμα μπορούν μόνο να πρέπει να παραμείνουν συνδεμένοι με το αντικείμενο για λίγες μέρες, ενεργοποιείται για μια λιγότερο από ώρα, και λειτουργήστε για ένα λιγότερο από δευτερόλεπτο.

Οι μετρητές πίεσης είναι συνδεμένοι με το υπόστρωμα με μια ειδική κόλλα. Ο τύπος κόλλας εξαρτάται από την απαραίτητη διάρκεια ζωής του συστήματος μέτρησης. Για τις βραχυπρόθεσμες μετρήσεις (μέχρι μερικές εβδομάδες) cyanoacrylate η κόλλα είναι κατάλληλη, γιατί η μακράς διαρκείας εποξική κόλλα εγκαταστάσεων απαιτείται. Συνήθως η εποξική κόλλα απαιτεί την υψηλής θερμοκρασίας θεραπεία (σε περίπου 80-100 °C). Η προετοιμασία της επιφάνειας όπου ο μετρητής πίεσης πρόκειται να κολληθεί είναι ύψιστης σημασίας. Η επιφάνεια πρέπει να λειαθεί (π.χ. με το πολύ λεπτό έγγραφο άμμου), που αφαιρείται το λάδι με τους διαλύτες, τα διαλυτικά ίχνη πρέπει έπειτα να αφαιρεθούν και ο μετρητής πίεσης πρέπει να κολληθεί αμέσως μετά από αυτό για να αποφύγει την οξείδωση ή τη ρύπανση της έτοιμης περιοχής. Εάν αυτά τα βήματα δεν ακολουθούνται ο μετρητής πίεσης που δεσμεύει στην επιφάνεια μπορεί να είναι αναξιόπιστος και τα απρόβλεπτα λάθη μέτρησης μπορούν να παραχθούν.

Η βασισμένη τεχνολογία μετρητών πίεσης χρησιμοποιείται συνήθως στην κατασκευή των αισθητήρων πίεσης. Οι μετρητές που χρησιμοποιούνται στους αισθητήρες πίεσης οι ίδιοι γίνονται συνήθως από, το με παχιά μεμβράνη, και συνδεμένη φύλλο αλουμινίου πυριτίου, πολυπυρίτιων, ταινιών μετάλλων.
