29HK / Kovar Plate/Rod Fe Ni ράβδος
Γενική περιγραφή
Το Kovar είναι ένα ονομαστικό κράμα 29%Ni-17%Co-54%Fe που είναι ένα γνωστό κράμα σφράγισης γυαλιού κατάλληλο για σφράγιση σκληρού γυαλιού.Το Kovar έχει ονομαστικό συντελεστή διαστολής περίπου 5 ppm/°C και θερμοκρασία κάμψης ~450 °C (840 °F).
Kovar (ΑΣTM F15Το κράμα αυτό έχει ευρεία εφαρμογή σε σωλήνες ισχύος, σωλήνες μικροκυμάτων, τρανζίστορες και διόδους.Σε ολοκληρωμένα κυκλώματα, έχει χρησιμοποιηθεί για την επίπεδη συσκευασία και τη διπλή συσκευασία σε σειρά.
Χημική σύνθεση
| Αξία |
C% |
P% |
S% |
Μν% |
Si% |
|
Cu% |
Cr% |
Mo% |
Ni% |
Co% |
Φε% |
| Kovar |
Μέγιστο 0.03 |
Μέγιστο 0.020 |
Μέγιστο 0.020 |
Μέγιστο 0.50 |
Μέγιστο 0.30 |
|
Μέγιστο 0.20 |
Μέγιστο 0.20 |
Μέγιστο 0.20 |
28.5-29.5 |
16.8-17.8 |
Μπαλ. |
Προδιαγραφές
| Αξία |
Εθνική Υπηρεσία |
Υλικό αριθ. |
ΑΣΤΜ |
| Kovar |
Κ94610 |
1.3981 |
F15 |
|
Φυσικές Ιδιότητες
| Αξία |
Σφιχτότητα |
Σημείο τήξης |
| Kovar |
8.17 g/cm3 |
1449°C |
Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης N/mm2 |
| Ελαφριά |
Σκληρό 1/4 |
1/2 Σκληρό |
3/4 Σκληρό |
Πλήρη σκληρότητα |
| Λωρίδα Κοβάρ |
< 570 |
520-630 |
590-700 |
600 έως 770 |
> 700 |
| Σύρμα Kovar |
< 585 |
585-725 |
655-795 |
725-860 |
> 860 |
Συντελεστής επέκτασης
| Συσκευές από χάλυβα |
Γραμμικός συντελεστής θερμικής διαστολής ā,10-6/oC |
| 20-200 oC |
20 έως 300 oC |
20 έως 400 oC |
20-450 oC |
20 έως 500 oC |
20-600 oC |
20-700 oC |
20-800 oC |
| Kovar |
5.9 |
5.3 |
5.1 |
5.3 |
6.2 |
7.8 |
9.2 |
10.2 |
Πεδίο μεγέθους:

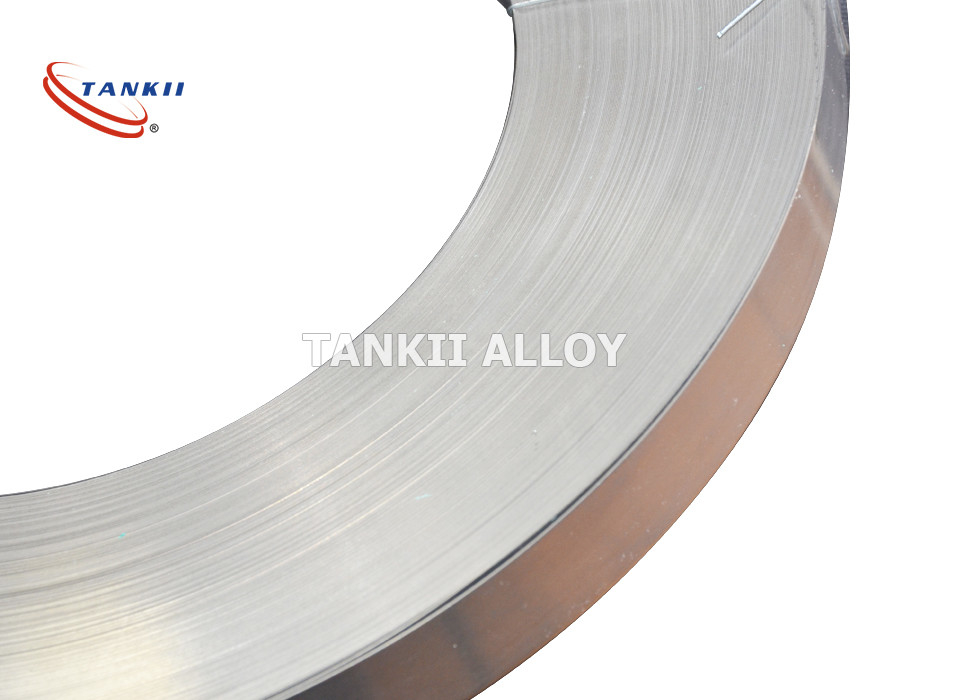

*Χάρτης --- πάχος 0,1 mm~40,0 mm, πλάτος:≤ 300 mm,Κατάσταση: κρύο κυλίνδριο, φωτεινό, φωτεινό αναψυκτικό
*Στρογγυλό σύρμα --- διάμετρος 0,1 mm~ διάμετρος 5,0 mm,Κατάσταση: κρύο, λαμπερό, λαμπερό αναψυκτικό
*Καθαρό σύρμα---Διάμετρος 0,5 mm~Διάμετρος 5,0 mm,μήκος:≤1000 mm,Κατάσταση:καθαρό κατεστραμμένο, λαμπερά αναψυγμένο
*Μάτρα --- Διάμετρος 5,0 mm~Διάμετρος 8,0 mm, μήκος: ≤ 2000 mm,Κατάσταση: κρύο, λαμπερό, λαμπερό αναψυκτικό
Διάμετρος 8,0 mm~Διάμετρος 32,0 mm,μήκος:≤2500 mm,Κατάσταση: θερμά τυλιγμένα, λαμπερά, λαμπερά αναψυγμένα
Διάμετρος 32,0 mm~Διάμετρος 180,0 mm,μήκος:≤1300 mm,Κατάσταση: σφυρηλάτηση σε θερμότητα,φλούδα,στροφή,θερμοποίηση
* Αγγειοειδή---OD 8.0mm~1.0mm,ID 0.1mm~8.0mm,μήκος:≤2500mm,Κατάσταση: κρύο, φωτεινό, φωτεινό αναψυγμένο
* Πύλη---OD 120mm~8.0mm,ID 8.0mm~129mm,μήκος:≤4000mm,Κατάσταση: ψυχρή, φωτεινή, φωτεινή αναψύκωση
